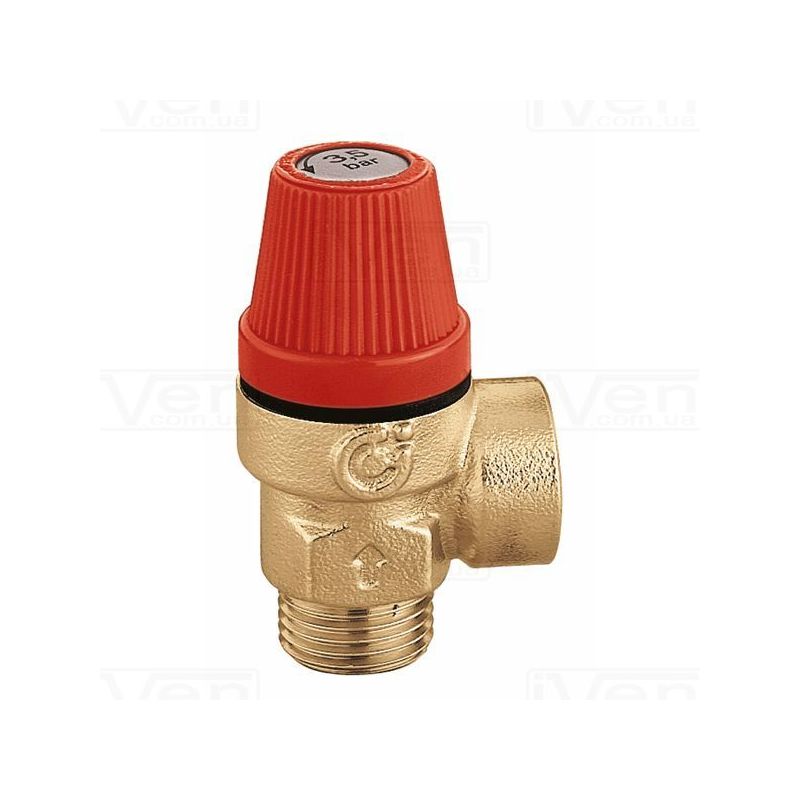

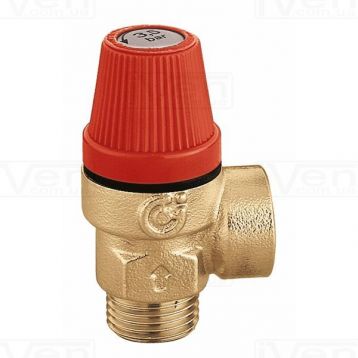

Мембранный предохранительный клапан CALEFFI d1/2" ВН 8,0 bar (312480)

Мембранний клапан Caleffi ВР-НР 1/2 (312480) и назначение

Мембранные предохранительные клапаны используют в системах отопления, накопительных водоподогревателях в сантехнических и водопроводных системах. Обеспечивает целостность системы и при придельном значении рабочего давление сбрасывает воду, или теплоноситель до заявленного, или дифференциального давления.

Диапазон температуры: 5?110°C.
Заводская настройка:
2,5 - 3 - 3,5 - 4 - 5 - 5,5 - 6 - 7 - 8 бар

Принцип работы Caleffi мембранний клапан ВР-НР 1/2 (312480)

Принцип работы Затвор (1), которому противодействует калиброванная пружина (2), поднимается при достижении давления настройки и полностью открывает спуск. Давление настройки выбирается в зависимости от максимально допустимого давления в системе. Диаметр выпускного отверстия (3) равен или больше, чтобы облегчить спуск требуемого потенциала. При снижении давления выполняется противоположное действие, приводящее к закрытию клапана в пределах заданных допусков.

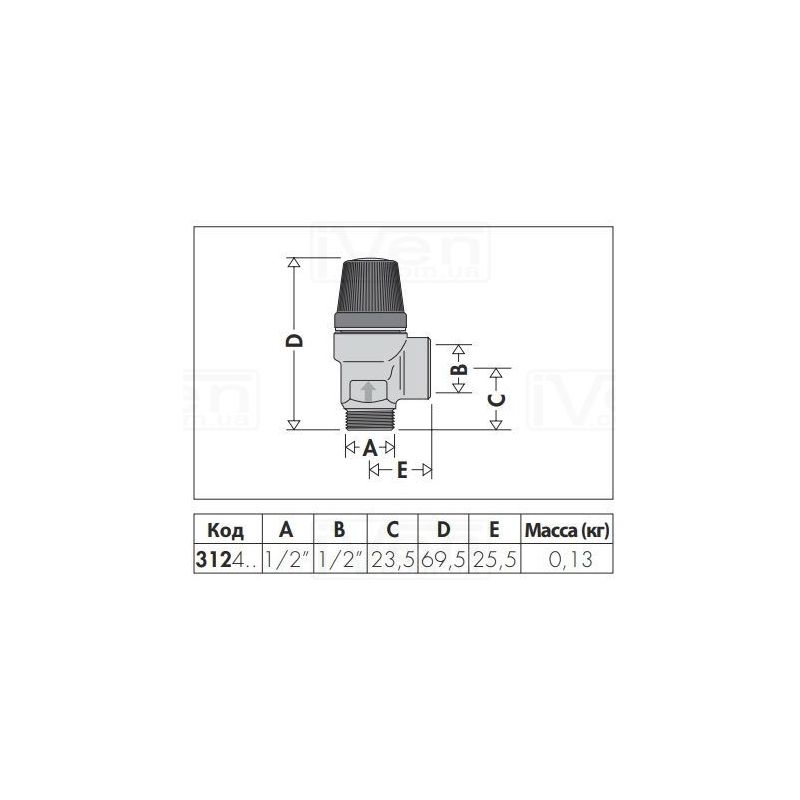

ТЕХНИЧЕСКИЕ ДАННЫЕ МЕМБРАННОГО КЛАПАНА CALEFFI СЕРИИ 312
