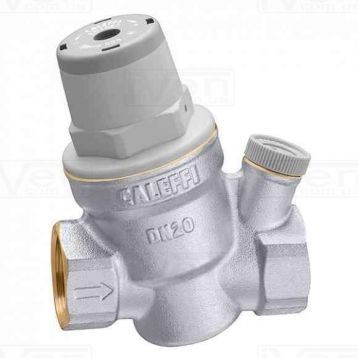

Редуктор давления воды Caleffi с отверстием для манометра Ø1/2" хром Max. 16 bar 1÷5,5 bar 80°С (533441H)

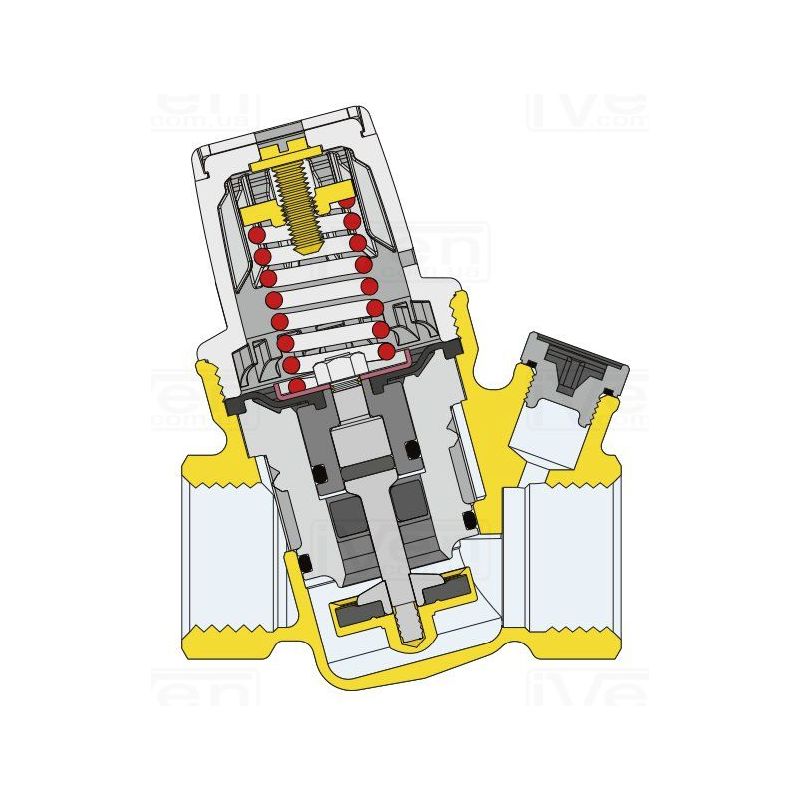

Принцип работы

Редукционный клапан давления основывает свою работу на равновесии двух противоположных сил:

1. толкающее усилие пружины для открывания сечения прохода.
2. толкающее усилие мембраны для закрытия сечения прохода.

Режим работы при водоразборе CALEFFI с отверстием для манометра d1/2" (533441H)

Когда открывается кран водоразбора, сила пружины становится преобладающей по отношению к противоположной силе мембраны; затвор смещается вниз, открывая проход воды. Чем больше становится запрос на воду, тем меньше становится давление под мембраной, приводя, таким образом, к большему проходу жидкости через сечение прохода.

Режим работы без водоразбора

Когда кран полностью закрыт, давление на выходе поднимается и толкает мембрану вверх. Таким образом, затвор закрывает сечение прохода, поддерживая постоянным давление на значении настройки. Минимальная разница в пользу силы, воздействующей на мембрану, по отношению силы, воздействующей на пружину, приводит к закрытию устройства.

Конструктивные особенности

Профилированная мембрана Для достижения более точных регулировок, при изменении давления на входе, была изготовлена мембрана с особым профилем. Такая мера гарантирует также больший срок эксплуатации, поскольку диафрагма оказывается более прочной к перепадам давления и к старению от износа.

Сменный картридж

Редукционные клапаны давления серии 533. Калеффи обладают возможностью извлечения внутреннего картриджа для периодических операций чистки и технического обслуживания.

Особенности CALEFFI с отверстием для манометра d1/2" (533441H)

Бесшумность

Благодаря просторной камере, вырезанной на выходе редукционного клапана, имеется участок низкой скорости. Такая мера оказывается особо эффективной для снижения уровня шума, возникающего при уменьшении прохода, которое происходит во время снижения давления.

Небольшие габаритные размеры

«Наклонная» конфигурация позволяет редукционным клапанам давления серии 533. приобретать ограниченные габаритные размеры, которые предоставляют возможность облегченной установки, прежде всего, в бытовых системах.

Неслипающиеся материалы

Центральный суппорт, содержащий подвижные детали, изготовлен из пластмассового материала с низким коэффициентом прилипания. Данное решение сводит к минимуму возможность образования отложений накипи, основной причины возможных поломок.

Сертификация

Редукционные клапаны давления были сертифицированы, как соответствующие спецификациям WRAS Соединенного Королевства и французскому ACS.
