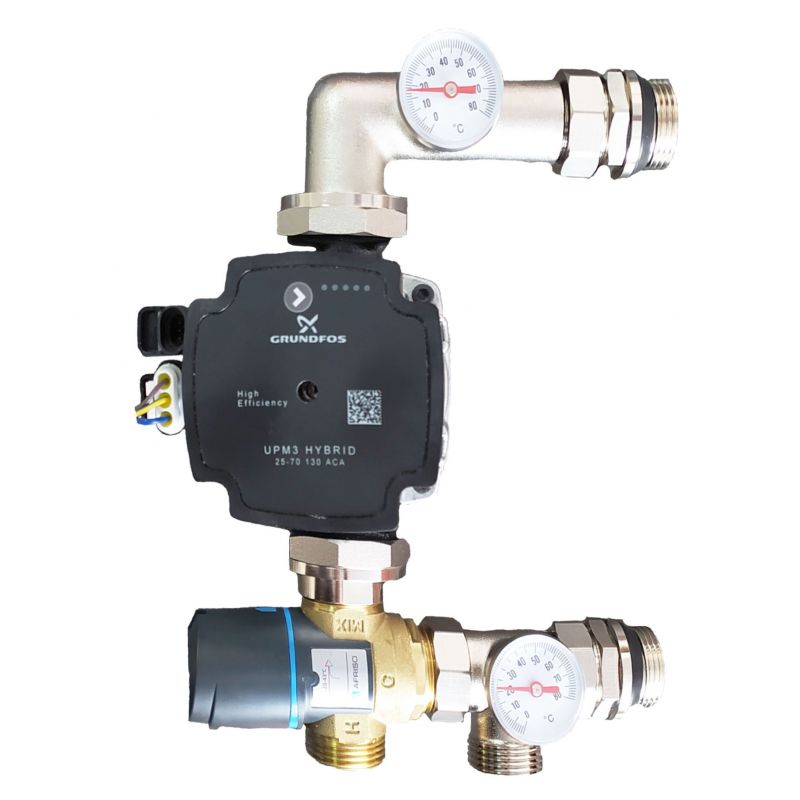

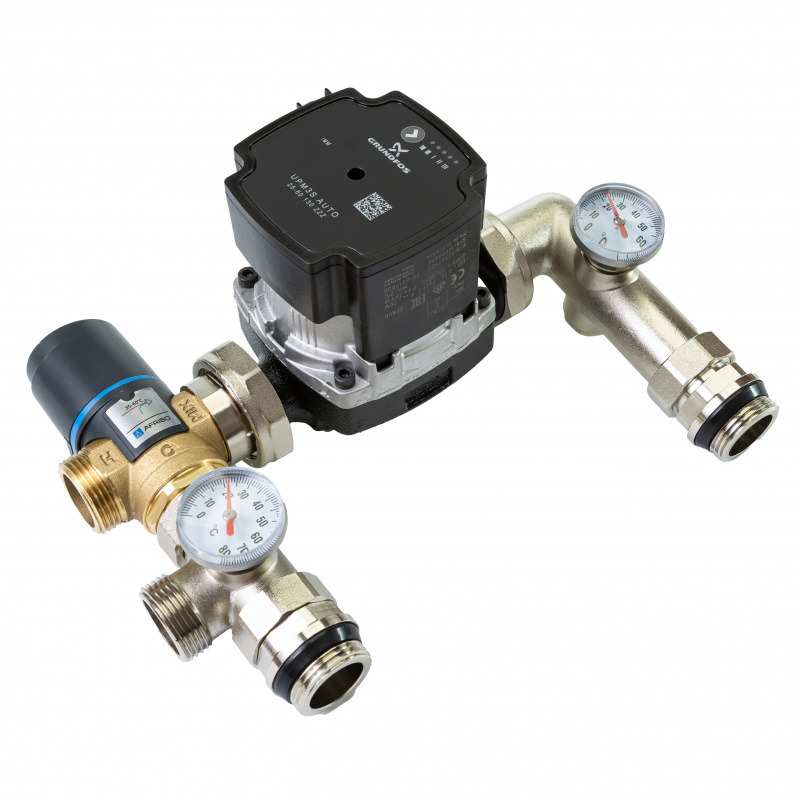

Смесительный узел 1" для теплого пола Tervix Mixset с част. насосом и клапаном ATM561 (521431)

Аналог:

Змішувальний вузол для теплої підлоги Tervix Pro Line Mixset розроблений, як перемикач між системою опалення з боку джерела тепла і розподільчою гребінкою (колектором) для теплої підлоги. Він використовується для підготовки теплоносія до заданої температури, який потім подається в систему обігріву. Змішувальний вузол може використовуватися в поєднанні з розподільчими гребінками від 2 до 12 контурів.

Принцип дії

Теплоносій, що подається з джерела тепла, надходить на термостатичний клапан (в комплект не входить). Теплоносій (подача зі сторони котла) змішується з теплоносієм (зворот зі сторони гребінки) у термостатичному клапані. Температура теплоносія на виході регулюється термостатичним клапаном (в комплект не входить). Також для візуального контролю температури теплоносія на подачі та звороті передбачені термометри (4). Залишки теплоносія на звороті (5) подаються на догрів до джерела тепла. Після термостатичного клапану теплоносій проходить через циркуляційний насос і подається на розподільчу гребінку.

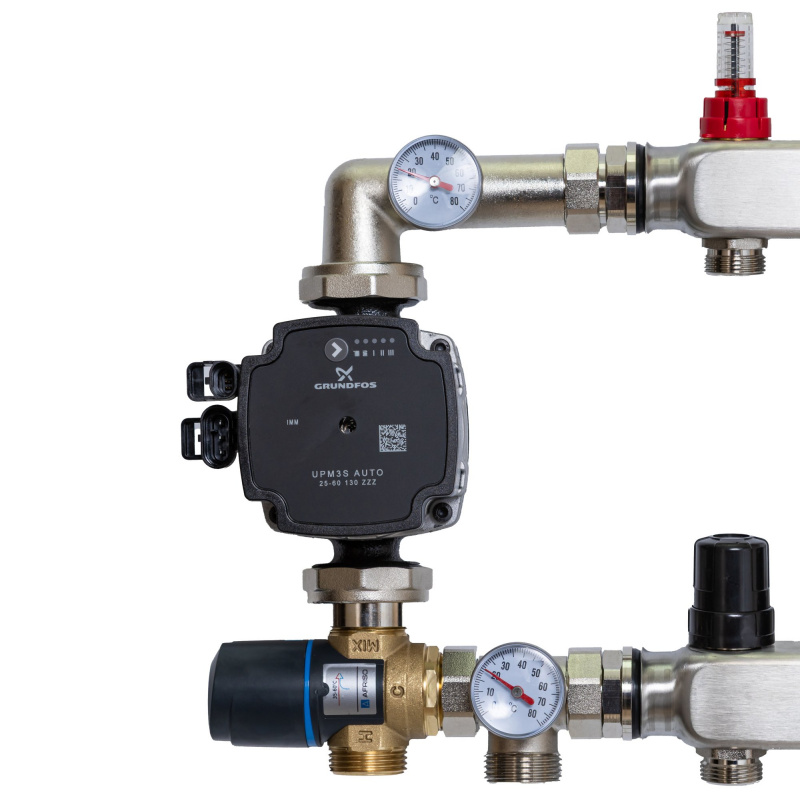

Змішувальний вузол повинен бути підключений до опалювальної системи з боку джерела тепла - зовнішня різьба 1’’. Рекомендуємо використовувати змішувальний клапан ATM 561 (Afriso) та кульові крани для підключення вузла до джерела тепла та до розподільчої гребінки. Змішувальний вузол з’єднується з розподільчою гребінкою зовнішньою різьбою 1’’. На змішувальний вузол можна встановити циркуляційний насос з базою 130 та 180 мм. Насос кріпиться двома накидними гайками.
