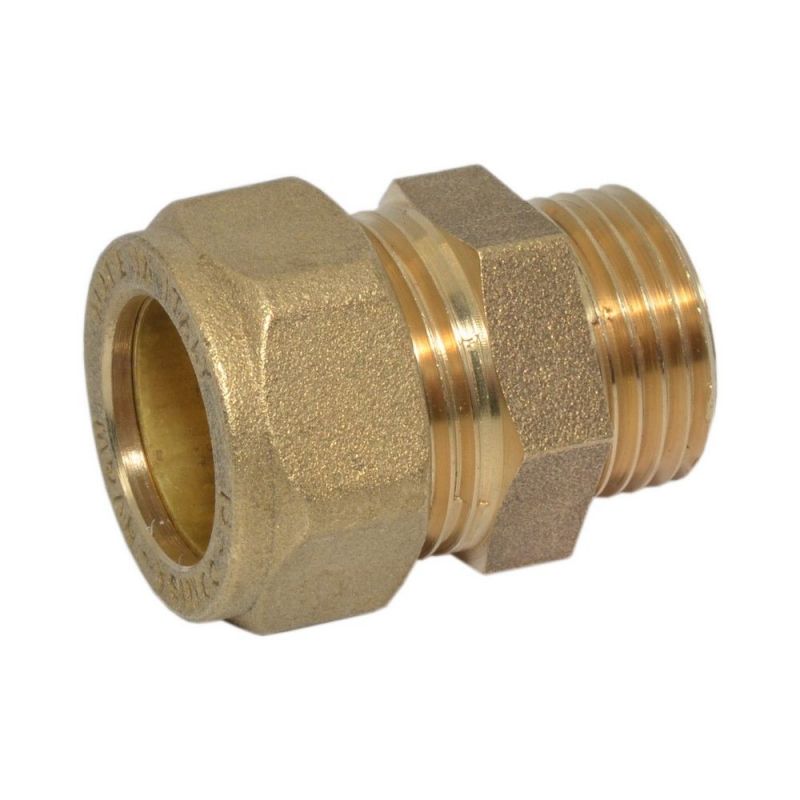

Перехідник затискний Comisa S.p.A. Ø28 x 1" З (8202211)

Латунный цанговый переходник 28 x 1" предназначен для перехода с медного трубопровода на стальные элементы, запорную арматуру или насосное оборудование с дюймовой резьбой. В отличие от традиционных методов монтажа, требующих использования сварочного аппарата или горелки для пайки, этот цанговый фитинг фиксируется механическим затягиванием гайки. Это исключает риск повреждения стен открытым пламенем и позволяет проводить работы в стесненных условиях уже отделанных помещений.

Преимущества латунного цангового переходника

• Материал из латуни устойчив к постоянному воздействию воды и образованию минеральных отложений, сохраняя пропускную способность в течение всего срока службы.
• Рабочее давление до 16 бар при температуре 30°C и до 10 бар при 65°C позволяет использовать фитинг в автономных и централизованных инженерных сетях.
• Термостойкость до 120°C при давлении 5 бар делает соединение совместимым с высокотемпературными контурами радиаторного отопления.
• Точная геометрия резьбы и цанги гарантирует плотное прилегание уплотнителей и отсутствие протечек без применения токсичных герметиков.

Для установки фитинга на отрезок медной трубы диаметром 28 мм достаточно зачистить заусенец, надеть зажимное кольцо и затянуть гайку стандартным гаечным ключом до упора, что сокращает время сборки узла учета или коллекторной группы.

Модель: Перехідник затискний Comisa S.p.A. Ø28 x 1" З (8202211)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
