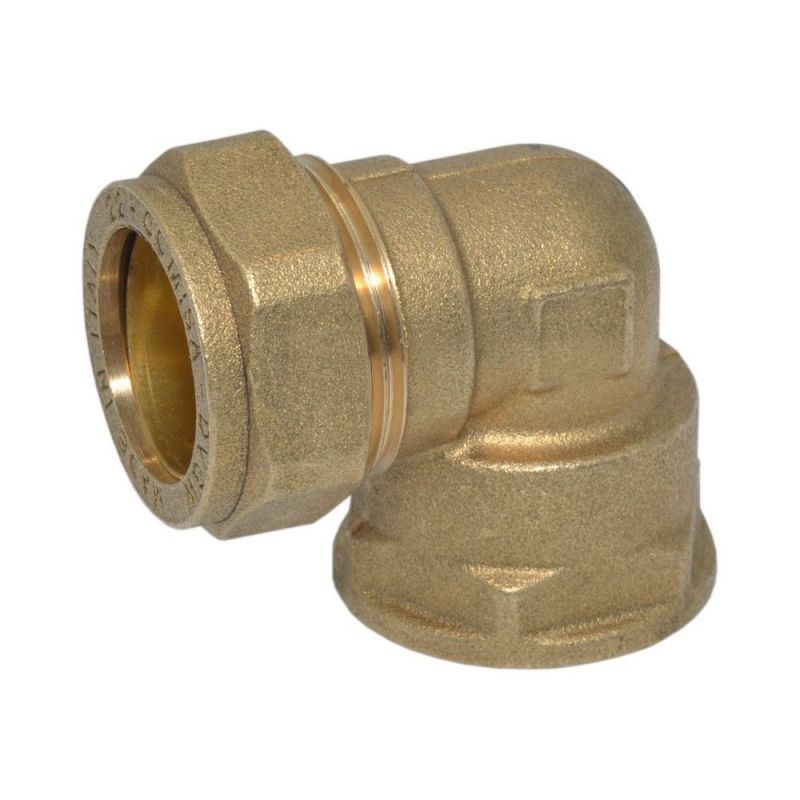

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø28 x 1" В (8303217)

Монтаж трубопроводов диаметром 28 мм часто осложняется необходимостью выполнить надежный поворот магистрали и одновременно подключить оборудование с внутренней резьбой 1 дюйм без применения сварки или пайки.

Зажимное колено 28 х 1" решает эту задачу за счет цангового механизма, который фиксирует трубу при затягивании гайки, создавая герметичный узел без специального инструмента. Латунный корпус выдерживает давление 16 бар при температуре 30°C, а при максимальном нагреве до 120°C сохраняет рабочее давление до 5 бар.

Преимущества

• Латунный корпус устойчив к коррозии и механическим нагрузкам при постоянной эксплуатации.
• Ступенчатые показатели давления (16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C, 5 бар при 120°C) позволяют использовать фитинг в различных температурных режимах.
• Обслуживаемое соединение дает возможность демонтировать узел при необходимости перепланировки или ремонта.

Где применяется

Элемент устанавливается в узлах ввода водопроводных сетей в жилых и административных зданиях. Применяется в обвязке котельного оборудования и радиаторных систем отопления для соединения медных труб с запорной арматурой или насосными группами, имеющими наружную дюймовую резьбу.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø28 x 1" В (8303217)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
