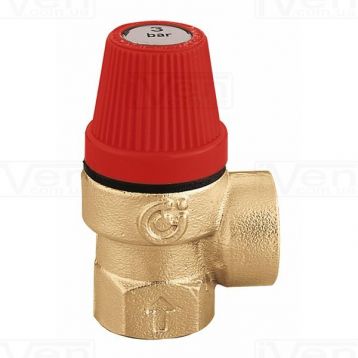

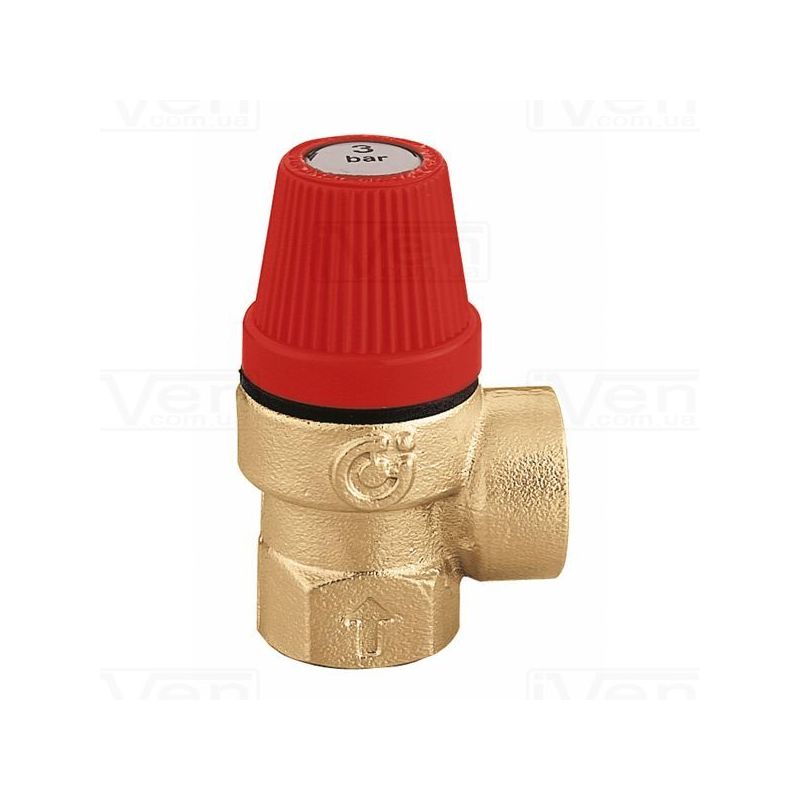

Мембранный предохранительный клапан Caleffi S.p.a. Ø1/2" х 1/2" ВВ 2,5 bar (311425)

Мембранній клапан Caleffi ВР-ВР 3/4 (311425) и назначение

Мембранные предохранительные клапаны используют в системах отопления, накопительных водоподогревателях в сантехнических и водопроводных системах. Обеспечивает целостность системы и при придельном значении рабочего давление сбрасывает воду, или теплоноситель до заявленного, или дифференциального давления.

Диапазон температуры: 5÷110°C.
Заводская настройка:
1,5 - 2 - 2,5 - 3 - 3,5 - 4 - 5 - 5,5 - 6 - 7 - 8 - 9 бар
(1,5 бар только для размера 1/2”, 2 - 5,5 - 9 бар только для размера 3/4”).

Принцип работы Caleffi мембранний клапан ВР-ВР 1/2 (311425)

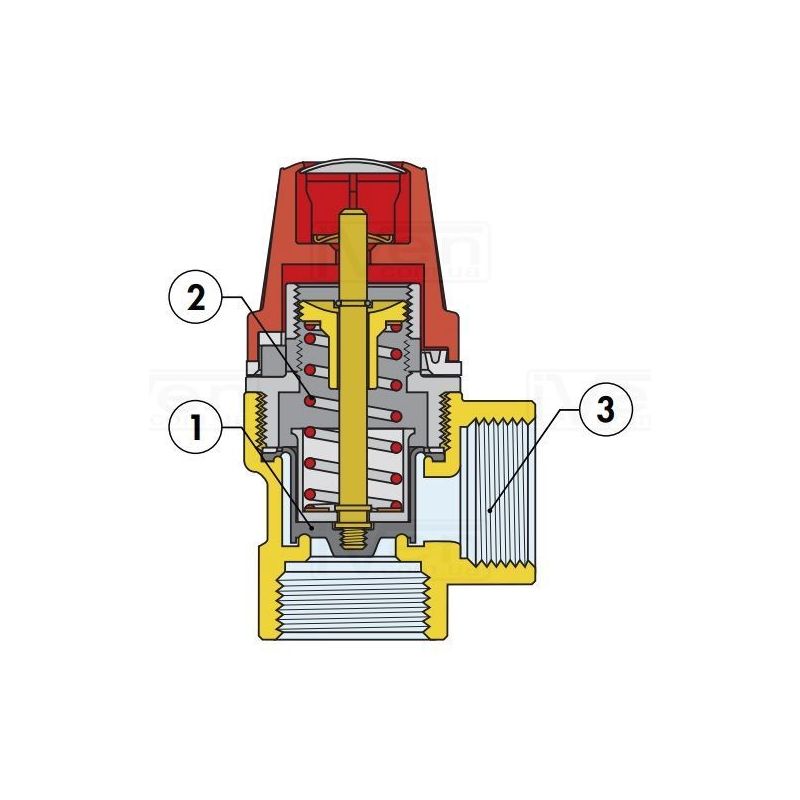

Принцип работы Затвор (1), которому противодействует калиброванная пружина (2), поднимается при достижении давления настройки и полностью открывает спуск. Давление настройки выбирается в зависимости от максимально допустимого давления в системе. Диаметр выпускного отверстия (3) равен или больше, чтобы облегчить спуск требуемого потенциала. При снижении давления выполняется противоположное действие, приводящее к закрытию клапана в пределах заданных допусков.

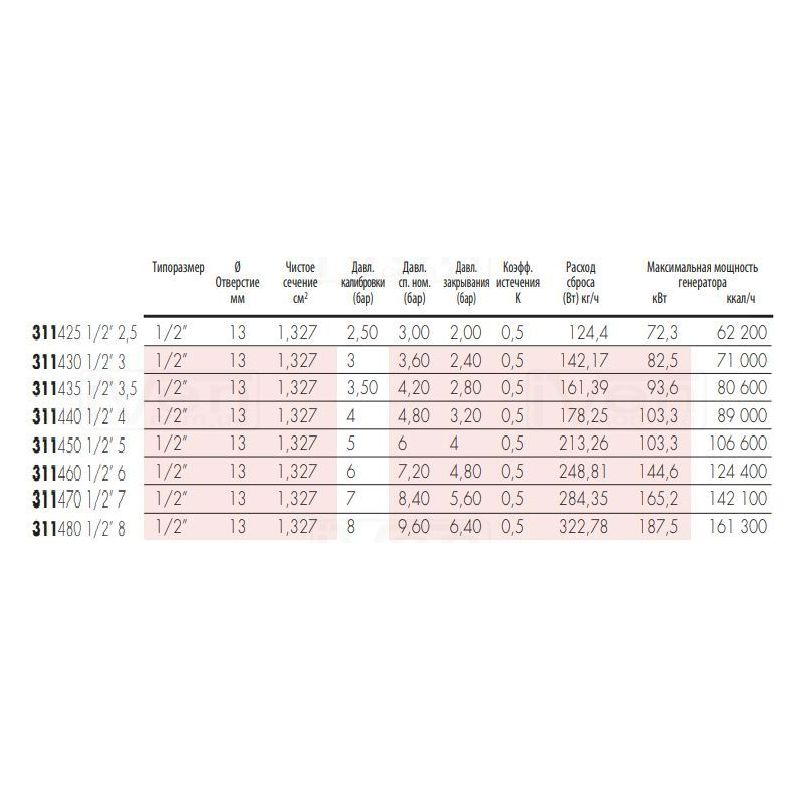

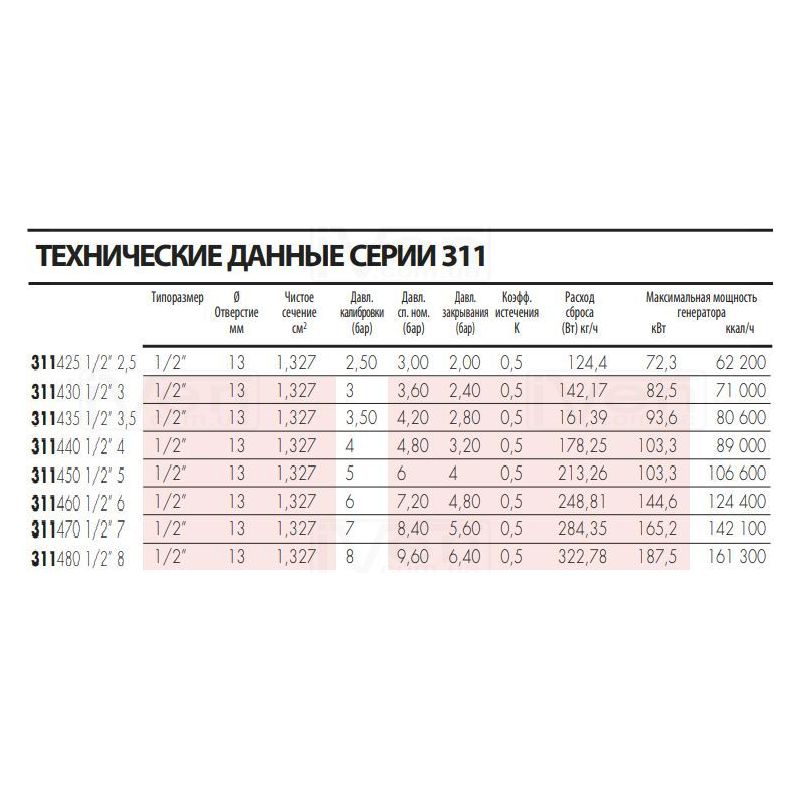

ТЕХНИЧЕСКИЕ ДАННЫЕ МЕМБРАННОГО КЛАПАНА CALEFFI СЕРИИ 311
