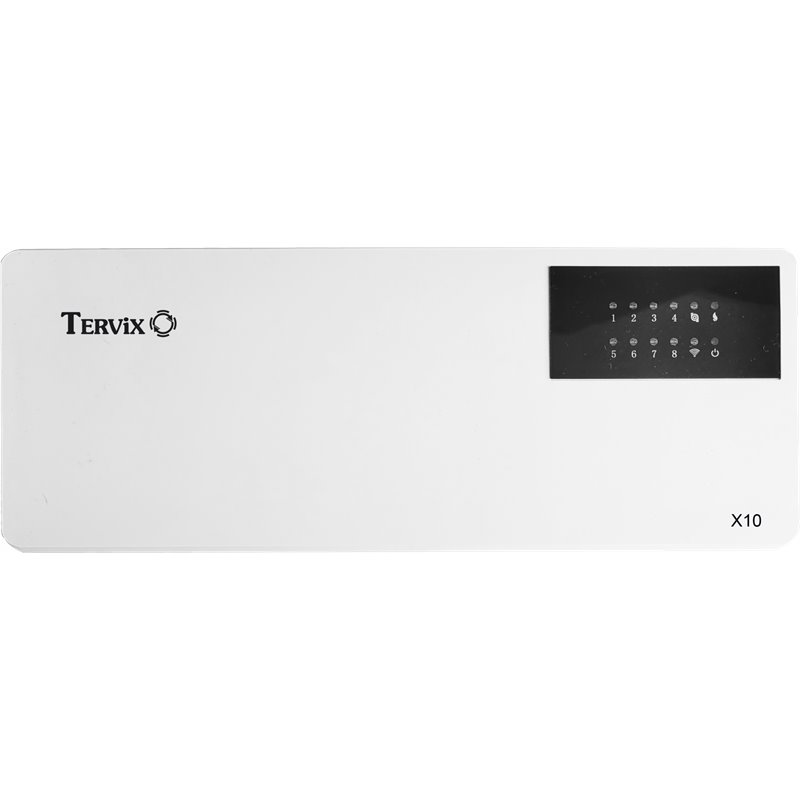

Умный контроллер для водяного теплого пола Tervix Pro Line X10 ZigBee (8 зон) (511108)

Контролер X10 призначений для управління системою водяного підлогового опалення максимум на 8 контурів. Має 2 режими роботи - Нагрів та Охолодження. Має 2 варіанти підключення термостатів - провідний (класичний) та безпровідний (по протоколу ZigBee). Працює з кімнатними термостатами Tervix з WiFi або ZigBee управлінням і термоприводами Tervix нормально закритими (NC) або нормально відкритими (NO) при напрузі 230В.



Контролер X10 розроблений для можливості використання його:
1. як класичного контролера для теплої підлоги - термостати, термоприводи, насос та котел підключаються до Х10 дротами. Далі контролер по запрограмованій логіці управляє цими пристроями.
2. як контролера, що може працювати по безпровідній схемі - термостати ZigBee підключаються, по протоколу ZigBee, до контролера Х10, а термоприводи, насос та котел, стандартно підключаються до Х10 дротами.
Контролер X10 оснащений модулем ZigBee, що дозволяє підключити його до додатку Tervix, управляити та бачити статуси роботи кожного контура, насоса та котла. Також з’являться можливість підключення кімнатних термостатів на 230В Tervix та/або безпровідних термостатів Tervix по безпровідній схемі управління по протоколу ZigBee 3.0. Є можливість підключення нормально вікритих (NO) та нормально закритих термоприводів (NC) на 230 В.

Принцип роботи: Контролер X10 розроблений для автоматизованого управління 8 контурами / каналами кімнатний термостат - термопривід, циркуляційним насосом та котлом. Включення будь-якого термостату на нагрівання викликає запуск насоса та котла (реле (котел) переходить в положення COM-NO). Відбувається запуск відповідного термопривода і сигнального світлодіода. Запуск насоса та котла відбувається з затримкою, щоб термопривід встиг відкритися. Час затримки включення насоса та котла 60 секунд.
Після виключення всіх термостатів, насос та котел також вимикаються (реле (котел) повертається в положення COM-NC). Насос і котел вимикаються без затримки у часі, тобто зразу. Світлова індикація дозволяє точно визначити який контур (термопривід) зараз працює, та чи включений / виключений котел та циркуляційний насос. Також можна бачити чи контролер підключений та чи є він мережі ZigBee, також можна бачити чи подається на контролер живлення. При провідному під’єднанні термостату до Х10, управляючим сигналом являється фаза, що виходить з термостату. Якщо термостат в режимі нагрів/охолодження вкл., фаза подається на клему - контролер починає працювати. При безпровідному з’єднанні - термостат посилає сигнал контролеру ZigBee, він в свою чергу передає дані на Х10 і той починає працювати.

Увага! Для безпровідного підключення термостатів потрібно зробити розумні сценарії в додатку Tervix (див. безпровідне підключення термостату).
