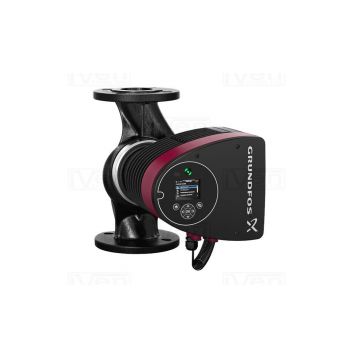

Grundfos MAGNA3 40-120 F (97924270)

MAGNA3 – Больше, чем насос Обладая непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового.

MAGNA3 - насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 - насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.

Характеристики насоса следующие:

• котроллер, встроенный в блок управления
• панель управления с TFT-дисплеем на блоке управления
• блок управления рассчитан на опциональные CIM-модули
• встроенные датчик перепада давления и температуры
• чугунный корпус насоса (в зависимости от модели)
• кожух ротора из композиционного материала, армированного углеродным волокном
• опорный диск подшипника и оболочка ротора из нержавеющей стали
• кожух статора из алюминиевого сплава
• силовая электроника с воздушным охлаждением

MAGNA3 является однофазным насосом.

Характерные особенности:

• AUTOADAPT (автоматическая поднастройка).
• FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
• Пропорциональный контроль давления.
• Постоянный контроль давления.
• Постоянный контроль температуры.
• Кривая постоянного режима работы.
• Кривая максимального или минимального режима работы.
• Автоматический ночной режим.
• Не требуется никакая внешняя защита электродвигателя.
• Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
• Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.

Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

• беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
• связь по полевой шине через CIM-модули
• цифровые входы
• релейные выходы
• аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)

Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель).Связь MAGNA3 обеспечивает связь по следующим интерфейсам:

Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.

Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Температура перекачиваемой жидкости: 60 °C
Плотность: 983.2 кг/м?

Технические данные:
TF класс: 110
Данные на фирменной табличке: CE,VDE,EAC

Материалы:
Корпус насоса: Чугун
EN-GJL-250
ASTM A48-250B
Рабочее колесо: PES 30%GF

Монтаж:
Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар
Стандартный фланец: DIN
Соединение труб: DN 40
Допустимое давление: PN6/10
Монтажная длина: 250 мм

Данные электрооборудования:
Потребляемая мощность-P1: 17 .. 440 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 V
Максимальное потребление тока: 0.19 .. 1.95 A
Класс защиты (IEC 34-5): X4D
Класс изоляции (IEC 85): F

Другое:
Маркировка: Grundfos Blueflux
Класс электропотребления (EEI): 0.18
Нетто вес: 16.1 кг
Полный вес: 17.6 кг
Объем упаковки: 39.6 м?
Danish: VVS NO 38 0952.412
Swedish: RSK NO 5732489
Finnish LVI No.: LVI NO 4615148
Norwegian NRF no.: NRF NO 9042662
