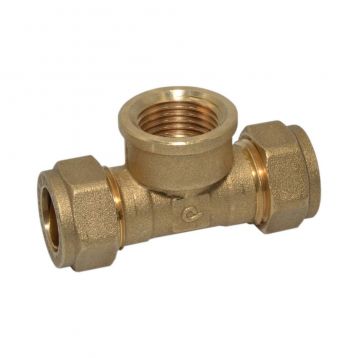

Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø22 х 1/2" В х 22 (8404015)

Организация разветвлений в инженерных коммуникациях требует соединительных элементов, монтаж которых не отнимает лишнего времени и не требует громоздкого спецоборудования. Использование цанговых фитингов позволяет собирать герметичные узлы с помощью стандартного рожкового инструмента, что особенно удобно при работе в стесненных условиях шахт, коробов или под потолком.

Изделие выполнено из прочной латуни, устойчивой к постоянным гидравлическим нагрузкам. Рабочие параметры зависят от температуры рабочей среды: при 30°C фитинг выдерживает давление 16 бар, при 65°C — 10 бар, при 110°C — 6 бар, а кратковременно при 120°C — 5 бар. Такие характеристики делают латунный тройник 22 х 1/2" В х 22 оптимальным выбором для разводки труб в жилых и коммерческих помещениях.

Преимущества монтажа и эксплуатации

• Быстрая сборка: цанговое соединение фиксирует трубу механически за счет затяжки гайки, исключая мокрые процессы и пайку.
• Обслуживаемость узла: разборная конструкция позволяет при необходимости демонтировать или подтянуть соединение в процессе эксплуатации.
• Стойкость к параметрам среды: итальянское производственное исполнение обеспечивает стабильную работу при нагреве теплоносителя до 110°C.

Элемент совместим с медными трубами соответствующего диаметра 22 мм и имеет выход с внутренней трубной резьбой 1/2 дюйма для подключения запорной арматуры, водорозетки или резьбовых переходников. Для герметизации резьбового участка применяются стандартные уплотняющие материалы (фум-лента или сантехническая нить). Обслуживание системы заключается в периодическом визуальном осмотре доступных узлов на предмет отсутствия подтеков.

Модель: Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø22 х 1/2" В х 22 (8404015)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
