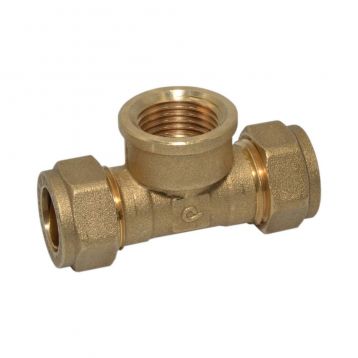

Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø18 х 1/2" В х 18 (8404003)

Для чего

Цанговый тройник 18 х 1/2" х 18 применяется для создания надежных разветвлений в системах водоснабжения и отопления на основе медных труб. Изделие позволяет организовать перпендикулярное резьбовое подключение смесителей, запорной арматуры или приборов учета без применения пайщиков и тяжелого оборудования, что существенно снижает трудозатраты на объекте.

Итальянская латунь марки Comisa S.p.A. выдерживает серьезные эксплуатационные нагрузки в зависимости от температуры рабочей среды: 16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C и 5 бар при максимальном нагреве до 120°C. Такие параметры дают возможность использовать фитинг не только в бытовых водопроводных сетях, но и в контурах радиаторного отопления.

На что обратить внимание при выборе

При подборе комплектующих для медного трубопровода учитывайте следующие конструктивные особенности и характеристики:

• Соответствие диаметров: два выхода под цанговый зажим рассчитаны на трубу 18 мм, а центральный отвод имеет стандартную внутреннюю резьбу 1/2 дюйма.
• Температурные ограничения: падение рабочего давления с 16 до 5 бар при росте температуры от 30°C до 120°C требует точного расчета режима работы системы отопления.
• Разъемность соединения: цанговый тип фитинга обеспечивает ремонтопригодность участка сети без демонтажа капитальных стен и перекрытий.

Модель: Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø18 х 1/2" В х 18 (8404003)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
