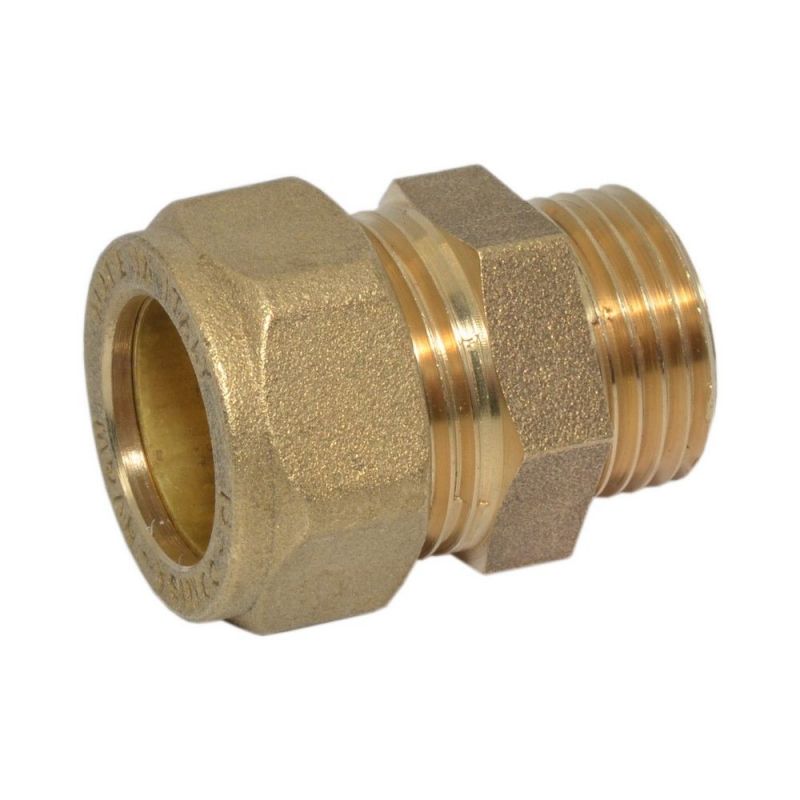

Перехідник затискний Comisa S.p.A. Ø15 x 1/2" З (8202011)

При монтаже медных трубопроводов в системах питьевой воды и радиаторного отопления мастер часто сталкивается с необходимостью перейти с бесшовной трубы на стандартную резьбовую арматуру. Пайка требует чистого пространства, открытого огня и времени на остывание металла, что не всегда возможно в стесненных условиях готового ремонта или шахты. Решением этой задачи становится цанговый фитинг, который обеспечивает герметичный механический обжим трубы за счет зажимного кольца и накидной гайки без применения спецоборудования.

Для быстрого монтажа узлов обвязки водяного теплого пола, радиаторов и сантехнических приборов отлично подходит латунный переходник 15 x 1/2". Изделие рассчитано на работу с питьевой и технической водой. При температуре рабочей среды до 30°C фитинг выдерживает давление до 16 бар, при нагреве до 65°C — до 10 бар. В высокотемпературных контурах отопления на 110°C допустимое рабочее давление составляет 6 бар, а при пиковых нагрузках до 120°C — 5 бар.

Преимущества и особенности монтажа

• Изготовление из прочной латуни гарантирует устойчивость к механическим нагрузкам и коррозии в течение всего срока службы инженерных систем.
• Разборная конструкция позволяет при необходимости демонтировать узел или изменить конфигурацию трубопровода без повреждения трубы.
• Монтаж выполняется с помощью стандартных рожковых ключей без привлечения специалистов по газосварке или пайке.
• Точное соответствие диаметров 15 x 1/2" исключает перекосы и гарантирует плотное прилегание уплотнительных элементов.

Где применяется

Соединительный элемент устанавливается на медные трубопроводы внутри жилых, коммерческих и административных зданий. Его применяют при подключении котлов, коллекторных блоков, циркуляционных насосов и радиаторных кранов, где требуется надежный переход с дюймовой резьбы на обжимной стандарт.

Модель: Перехідник затискний Comisa S.p.A. Ø15 x 1/2" З (8202011)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
