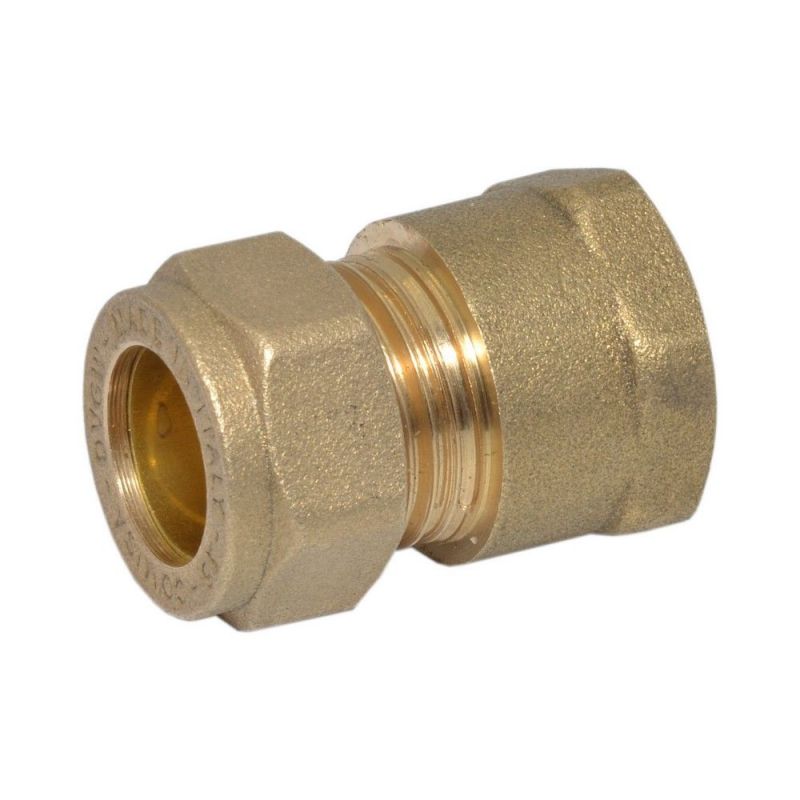

Перехідник затискний Comisa S.p.A. Ø15 x 3/4" В (8203312)

Зажимной латунный переходник применяется для надежного сопряжения медных труб с элементами запорной арматуры или резьбовыми узлами в системах водяного отопления и водоснабжения. Прочная конструкция из европейской латуни обеспечивает стабильность геометрии и герметичность соединений на протяжении всего периода эксплуатации в жилых и коммерческих объектах.

Преимущества и эксплуатационная надежность

• Цельнолатунный корпус устойчив к механическим нагрузкам и постоянному контактному воздействию рабочей среды, что гарантирует долгий срок службы без деформаций.
• Рабочее давление 16 бар при 30 °C позволяет использовать фитинг в системах с повышенным напором, а при повышении температуры до 65 °C допустимый порог составляет 10 бар.
• Термостойкость до 120 °C при ограничении давления до 5 бар дает возможность применять изделие в контурах отопления с высокими тепловыми нагрузками.
• Цанговое соединение обеспечивает плотный обжим трубы без необходимости использования сложного паяльного оборудования.

Для монтажа цангового переходника не требуется сварка или пайка: труба вставляется в фитинг и фиксируется зажимным кольцом с помощью гаечных ключей. Конструкция позволяет выполнять работы непосредственно на объекте, гарантируя прочный и герметичный стык при соблюдении регламента затяжки.

Модель: Перехідник затискний Comisa S.p.A. Ø15 x 3/4" В (8203312)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
