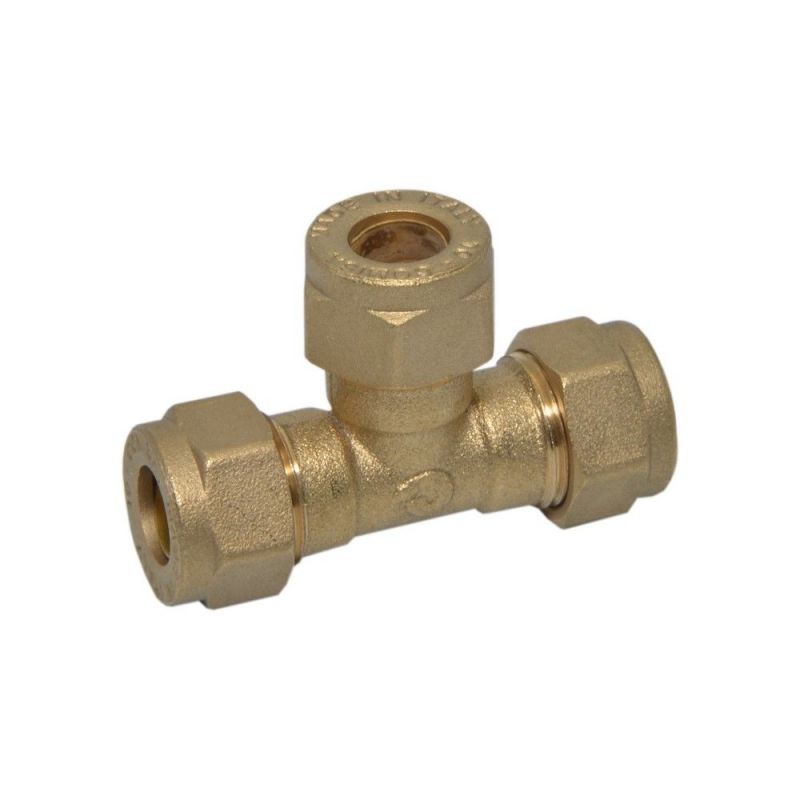

Трійник затискний Comisa S.p.A. Ø12 (8401518)

Сборка разветвленных инженерных коммуникаций часто требует соединения труб в стесненных условиях, где применение сварочного аппарата или горелки невозможно или нецелесообразно. Зажимной тройник 12 мм позволяет быстро выполнить ответвление на медных трубах без использования открытого огня и мокрых процессов.

Преимущества монтажа и обслуживания

• Латунный корпус выдерживает давление до 16 бар при температуре 30°C и до 6 бар при нагреве рабочей среды до 110°C, что подходит для стандартных бытовых сетей.
• Цанговое соединение диаметром 12 мм позволяет собрать герметичный узел с помощью базового слесарного инструмента за считанные минуты.
• Разборная конструкция дает возможность при необходимости выполнить демонтаж или обслуживание линии без повреждения стенок трубы.
• Итальянское производство гарантирует точное соответствие геометрических размеров и стабильность резьбовых и зажимных соединений.

Совместимость и эксплуатация

Фитинг разработан для работы в сетях холодного и горячего водоснабжения, а также в отопительных контурах, где максимальная рабочая температура не превышает 120°C (при снижении давления до 5 бар). Монтаж выполняется на медные трубы соответствующего диаметра. В процессе эксплуатации инженерное оборудование не требует специального ухода: достаточно периодически проверять состояние узлов на предмет отсутствия протечек. При обслуживании системы зажимные элементы допускают многократную сборку без потери герметичности.

Модель: Трійник затискний Comisa S.p.A. Ø12 (8401518)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
