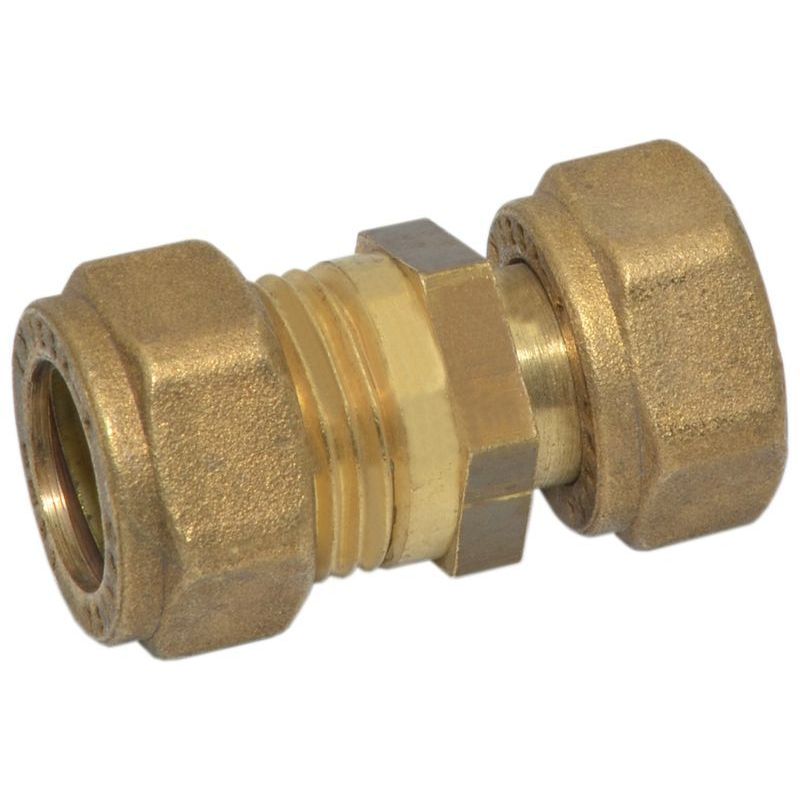

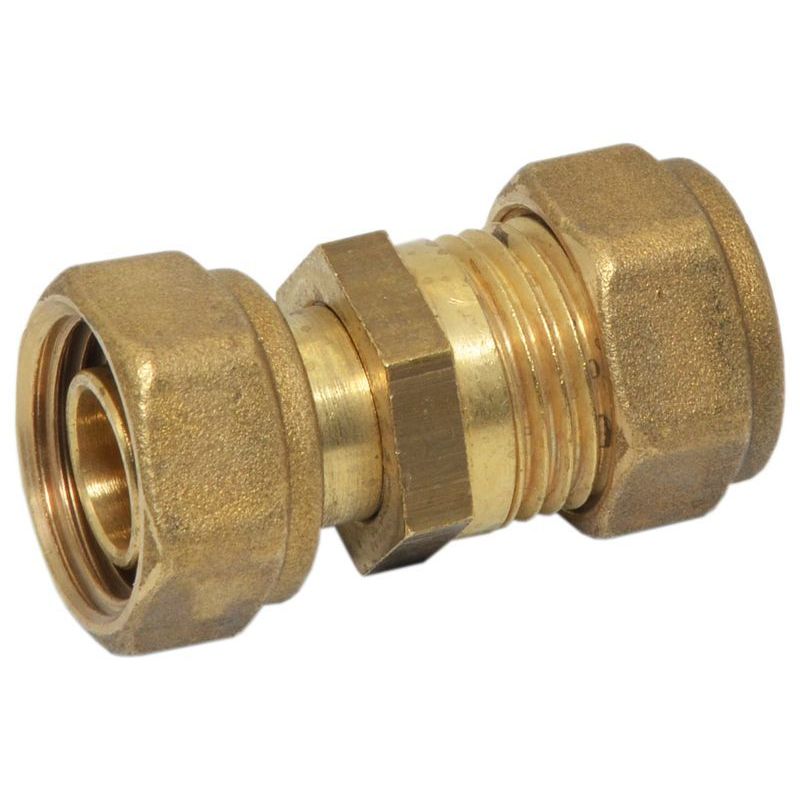

Збірний елемент прямий затискний Comisa S.p.A. Ø15 x 1/2" В (8205020)

При сборке инженерных коммуникаций монтажники часто сталкиваются с необходимостью соединения медных труб с запорной арматурой или приборами без применения сложной пайки или сварки. Ошибки при выборе соединительных элементов на таких участках приводят к протечкам под воздействием рабочего давления и температурных деформаций.

Для прочного и герметичного перехода на резьбу применяется латунный цанговый фитинг 15 x 1/2", который монтируется с помощью обычных гаечных ключей. Металл выдерживает значительные механические нагрузки и не деформируется при затягивании.

Преимущества

• Латунный корпус устойчив к постоянному контакту с водой и коррозийным процессам.
• Рабочее давление 16 бар при температуре 30°C позволяет использовать изделие в квартирных и домовых системах.
• Допустимый нагрев рабочей среды до 120°C подходит для подключения радиаторного отопления.
• Итальянское производство гарантирует точное соответствие резьбовых и цанговых размеров заявленным параметрам.

Где применяется

Элемент используется при монтаже внутренних систем питьевого и технического водоснабжения, а также в контурах водяного отопления с медными трубами. Востребован при подключении коллекторных блоков, насосного оборудования и шаровых кранов с внутренней резьбой.

Модель: Збірний елемент прямий затискний Comisa S.p.A. Ø15 x 1/2" В (8205020)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
