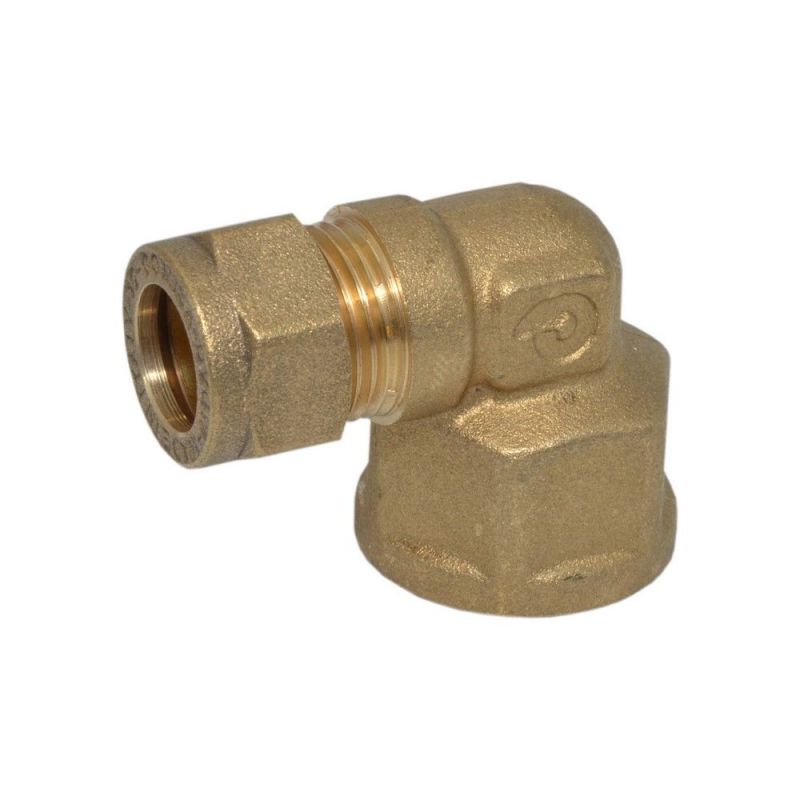

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø10 x 1/2" В (8303525)

Для чего

Этот латунный фитинг используется для создания герметичных поворотов трубопроводных трасс под углом 90 градусов с одновременным переходом на резьбовое оборудование. Изделие применяется в системах водяного отопления и водоснабжения жилых или коммерческих объектов при монтаже с медными трубами соответствующего диаметра. Конструкция позволяет соединить участок трубы с запорной арматурой, радиаторами или другими элементами инженерных систем без применения сложного сварочного оборудования.

Зажимное колено 10 x 1/2" обеспечивает стабильное функционирование коммуникаций при различных температурных режимах. Предельные рабочие параметры зависят от нагрева рабочей среды: при 30 °C выдерживается давление до 16 бар, при 65 °C — до 10 бар, при 110 °C — до 6 бар, а при максимальной температуре 120 °C допустимое давление составляет 5 бар.

На что обратить внимание при выборе

При подборе компонентов для инженерной сети критически важна материальная база и устойчивость к нагрузкам. Данная модель изготавливается из прочной латуни, что гарантирует стабильность геометрической формы узла и долгий срок службы всей системы без деформации под воздействием температуры.

• Изготовление из качественной латуни обеспечивает устойчивость к постоянным механическим нагрузкам.
• Точное соответствие диаметров 10 x 1/2" исключает люфты и риск протечек в точках поворота магистрали.
• Итальянское производство бренда COMISA гарантирует соответствие строгим стандартам изготовления запорной и соединительной арматуры.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø10 x 1/2" В (8303525)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
