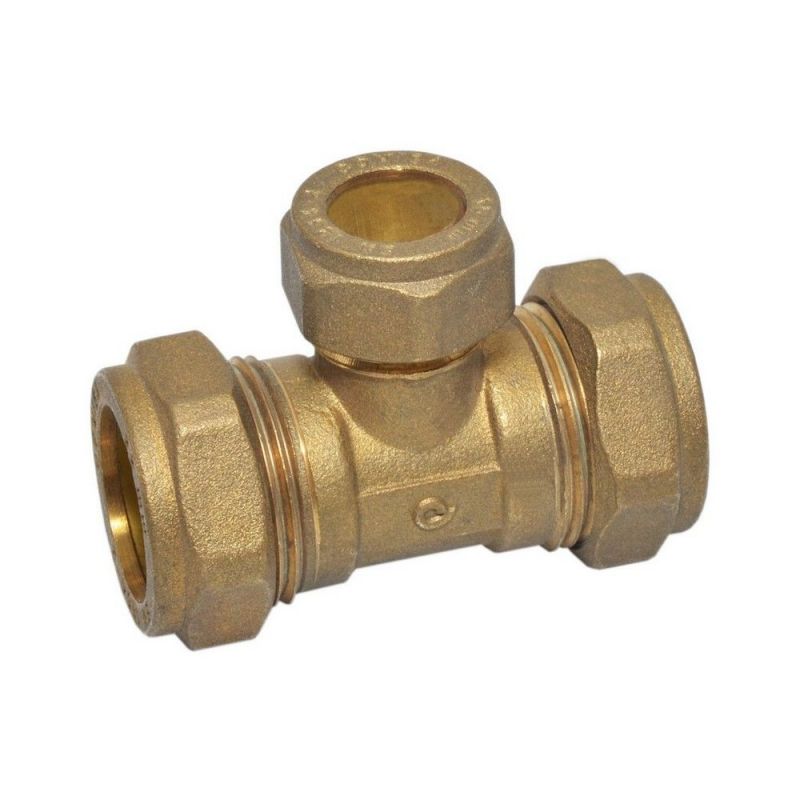

Трійник редукційний затискний Comisa S.p.A. Ø18 х 15 х 18 (8403918)

Для чего используется редукционный цанговый тройник

Соединительный латунный элемент применяется для разветвления трубопроводов и перехода на меньший диаметр в системах питьевого водоснабжения и радиаторного отопления. Монтаж выполняется с помощью цангового зажима, что ускоряет сборку узлов без использования специального сварочного оборудования.

На что обратить внимание при выборе фитинга

При проектировании инженерных сетей учитывайте рабочие параметры оборудования, которые напрямую влияют на срок службы:

• Выдерживает давление до 16 бар при температуре 30 °цельсия, что подходит для стабильных внутренних сетей.
• С ростом температуры до 110 °цельсия допустимое рабочее давление снижается до 6 бар.
• Предельная температура рабочей среды составляет 120 °цельсия при давлении 5 бар.
• Изготовление из латуни обеспечивает стойкость к коррозии и механическим нагрузкам в процессе эксплуатации.

Модель: Трійник редукційний затискний Comisa S.p.A. Ø18 х 15 х 18 (8403918)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
