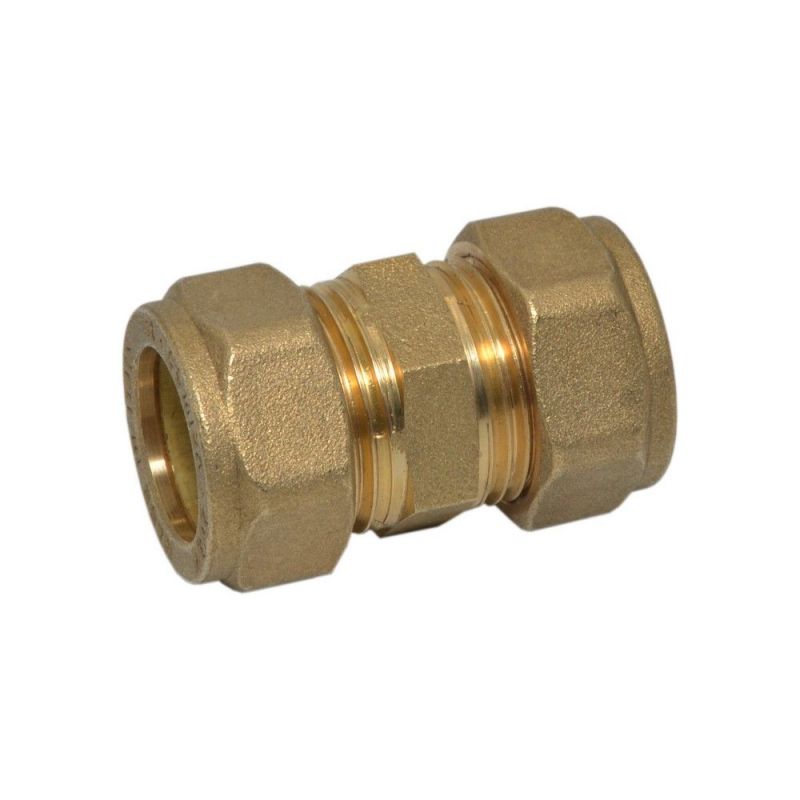

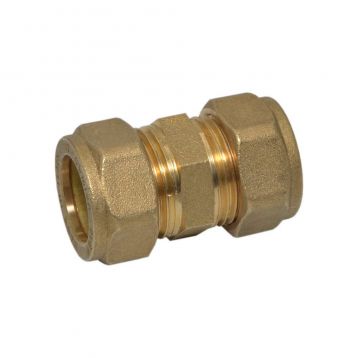

Муфта затискна Comisa S.p.A. Ø15 (8201010)

Сборка инженерных коммуникаций часто требует значительных затрат времени на подготовку рабочего места и привлечение специалистов со специализированным оборудованием для пайки. Это увеличивает общую смету монтажа и затягивает сроки ввода объекта в эксплуатацию.

Латунная цанговая муфта 15 мм решает эту проблему за счет механического способа фиксации, который не требует открытого огня или электроинструмента. Монтажнику достаточно затянуть зажимные гайки гаечным ключом, чтобы получить герметичное соединение медных труб без лишних затрат на расходные материалы и оплату сложных сварочных работ.

Преимущества

• Изготовление из прочной латуни гарантирует устойчивость к механическим нагрузкам и гидроударам.
• Рабочее давление до 16 бар при температуре 30°C позволяет применять фитинг в системах с повышенными нагрузками.
• Максимальная рабочая температура 120°C при давлении 5 бар дает возможность использовать изделие в контурах отопления.
• Разборная конструкция позволяет при необходимости демонтировать узел без повреждения труб.

Где применяется

Латунные цанговые муфты используют при монтаже и ремонте систем питьевого водоснабжения в жилых и коммерческих помещениях. Они востребованы при обвязке радиаторов отопления в квартирах и частных домах, а также при прокладке технологических трубопроводов небольшого диаметра, где требуется разъемное и обслуживаемое соединение.

Модель: Муфта затискна Comisa S.p.A. Ø15 (8201010)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
