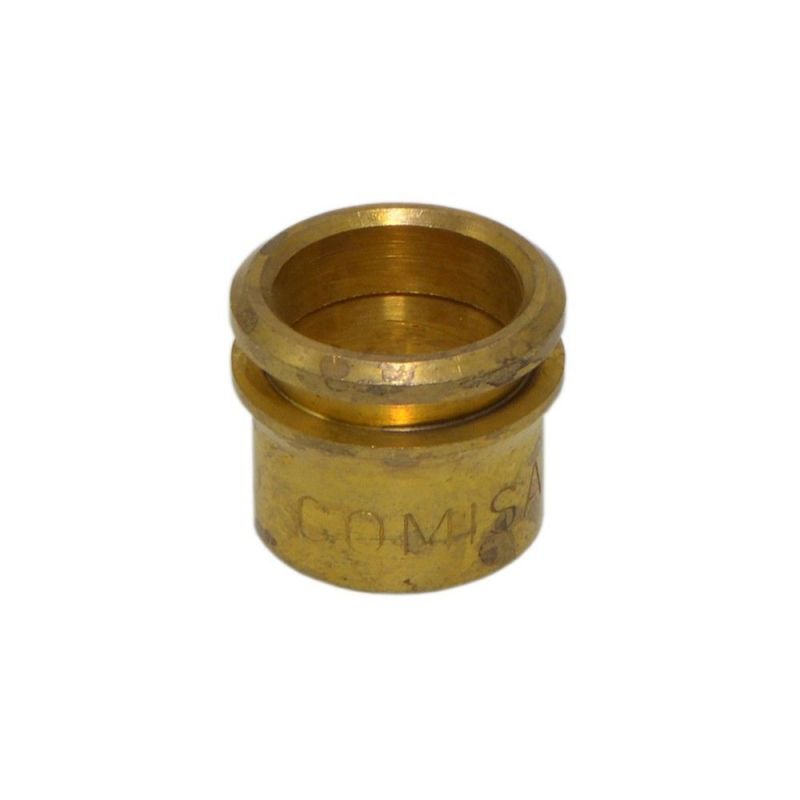

Перехідник-кільце Comisa S.p.A. Ø22 х 18 (8405043)

Для чего предназначен переходник

Этот латунный фитинг используется монтажниками при обустройстве внутренних инженерных систем. Он востребован при прокладке и ремонте коммуникаций на объектах жилого фонда и в коммерческих помещениях. Основная задача элемента — создание герметичного стыка между участками трубопровода разного сечения при сборке систем водоснабжения и отопительных контуров.

Переходник цанговый зажимной 22х18 мм особенно удобен на тех участках, где применение открытого огня или пайка невозможны по соображениям пожарной безопасности. Изделие рассчитано на эксплуатацию в условиях переменных нагрузок. Допустимые рабочие параметры зависят от температуры теплоносителя:

• при 30 °C выдерживает давление до 16 бар;
• при 65 °C сохраняет герметичность до 10 бар;
• при 110 °C рассчитан на 6 бар;
• при максимальной температуре 120 °C предельное давление составляет 5 бар.

На что обратить внимание при выборе

При подборе комплектующих для труб и фитингов критически важно сопоставить диаметры соединяемых участков с геометрическими параметрами арматуры. Итальянская латунь марки, используемая для изготовления детали, устойчива к постоянному контакту с водой и не подвержена коррозии при соблюдении условий эксплуатации в инженерных сетях.

Модель: Перехідник-кільце Comisa S.p.A. Ø22 х 18 (8405043)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
