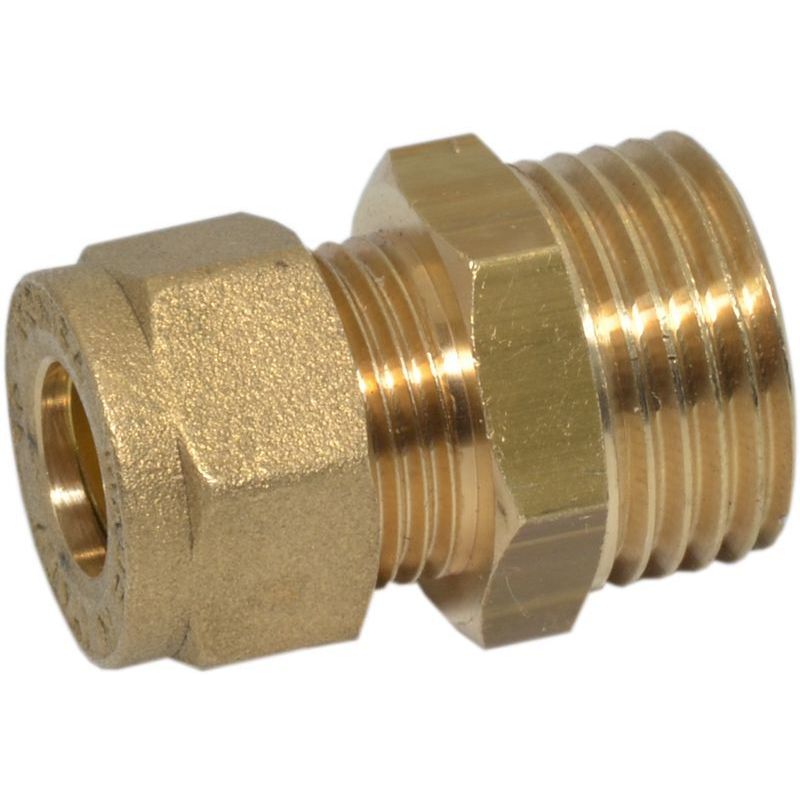

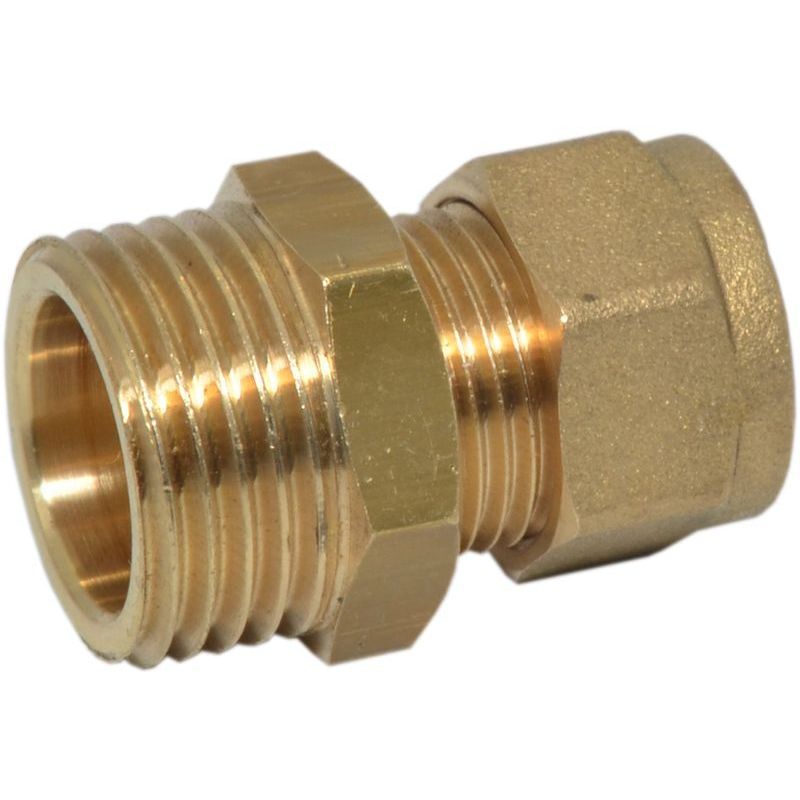

Перехідник затискний Comisa S.p.A. Ø10 x 1/2" З (8202003)

Монтажники часто сталкиваются с проблемой перехода с медного трубопровода малого диаметра на стандартную резьбовую арматуру, когда пайка невозможна или нецелесообразна из-за ограничений по времени и условиям на объекте. Необходимость обеспечить герметичное соединение без применения специального оборудования требует использования точных комплектующих, способных выдерживать рабочие нагрузки в системах отопления и водоснабжения.

Для решения этой задачи используется цанговый латунный переходник 10 x 1/2", который позволяет быстро и прочно состыковать трубу с резьбовым узлом. Итальянский производитель COMISA изготавливает фитинг из прочной латуни, рассчитанной на эксплуатацию при давлении 16 бар при температуре 30°C. По мере нагрева теплоносителя допустимое рабочее давление изменяется: при 65°C оно составляет 10 бар, при 110°C — 6 бар, а при предельных 120°C — 5 бар.

Преимущества фитинга

• Изготовление из качественной латуни гарантирует механическую прочность и устойчивость к нагрузкам в инженерных сетях.
• Цанговый зажимной механизм диаметром 10 мм позволяет выполнить монтаж без использования паяльного оборудования.
• Наличие наружной резьбы 1/2 дюйма обеспечивает прямую стыковку с запорной арматурой, коллекторами или приборами учета.
• Термостойкость до 120°C при давлении 5 бар делает фитинг пригодным для высокотемпературных контуров отопления.

Где применяется

Соединительный цанговый переходник востребован при монтаже систем водяного отопления в жилых и коммерческих помещениях, где прокладываются компактные медные линии. Его устанавливают при подключении радиаторных терморегуляторов, шаровых кранов и насосного оборудования. Узел успешно работает в бытовых водопроводных сетях с питьевой и технической водой.

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).

Модель: Перехідник затискний Comisa S.p.A. Ø10 x 1/2" З (8202003)
