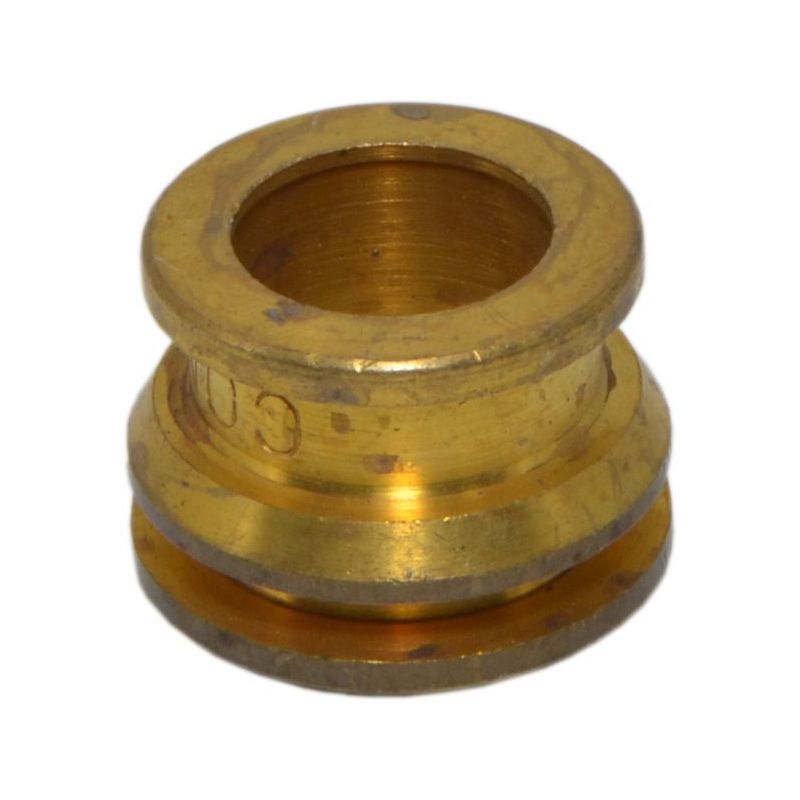

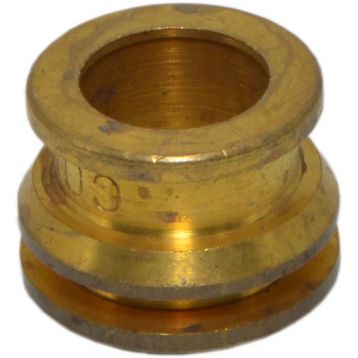

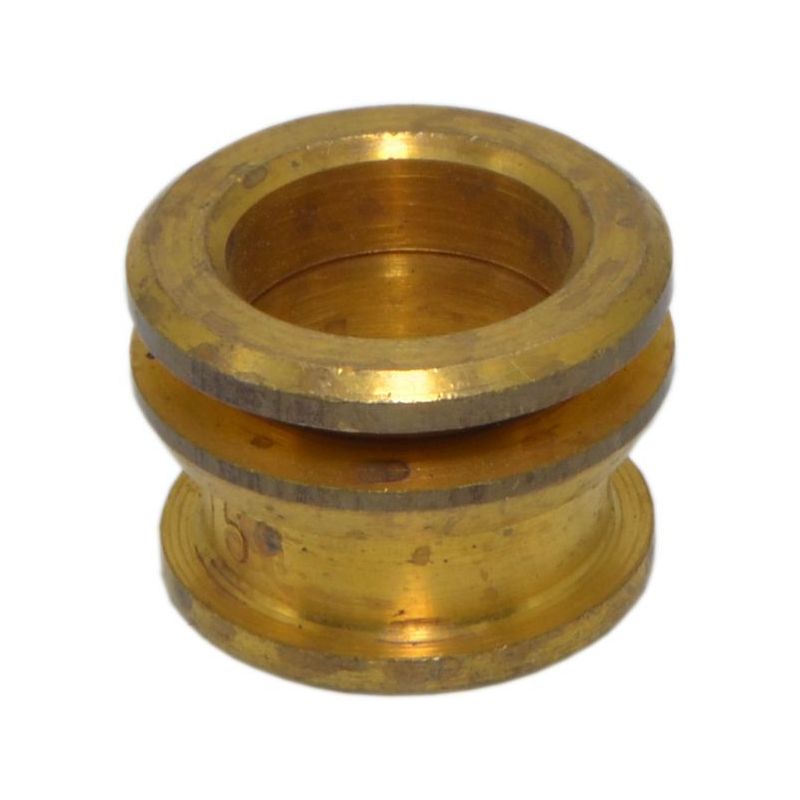

Перехідник-кільце Comisa S.p.A. Ø22 х 15 (8405045)

Монтаж инженерных коммуникаций часто сталкивается с необходимостью стыковки труб разного сечения без использования громоздких переходников. Ошибки при подборе соединительных элементов на таких участках приводят к протечкам и снижению допустимого рабочего давления в системе.

Переходник 22 х 15 из латуни обеспечивает надежное цанговое соединение медных трубопроводов с уменьшением диаметра. Итальянский производитель COMISA изготавливает арматуру из прочного металла, который сохраняет геометрию и герметичность при температурных перепадах от 30°C до 120°C.

Преимущества латунного переходника

• Рабочее давление 16 бар при температуре 30°C позволяет использовать фитинг в системах с повышенной нагрузкой.
• Стойкость к нагреву до 110°C при давлении 6 бар и до 120°C при 5 бар подходит для стандартных контуров отопления.
• Прочный латунный корпус не подвержен растрескиванию при механических напряжениях в монтажных узлах.
• Точное соответствие диаметров 22 х 15 обеспечивает плотный обжим трубы без дополнительных уплотнителей.

Где применяется

Элемент устанавливают в бытовых и коммерческих системах водяного отопления при разводке магистралей к радиаторам. Он востребован в линиях холодного и горячего водоснабжения для перехода с основного стояка на отводы меньшего сечения. Монтаж выполняется с помощью цангового инструмента при сборке закрытых инженерных сетей из медных труб.

Модель: Перехідник-кільце Comisa S.p.A. Ø22 х 15 (8405045)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
