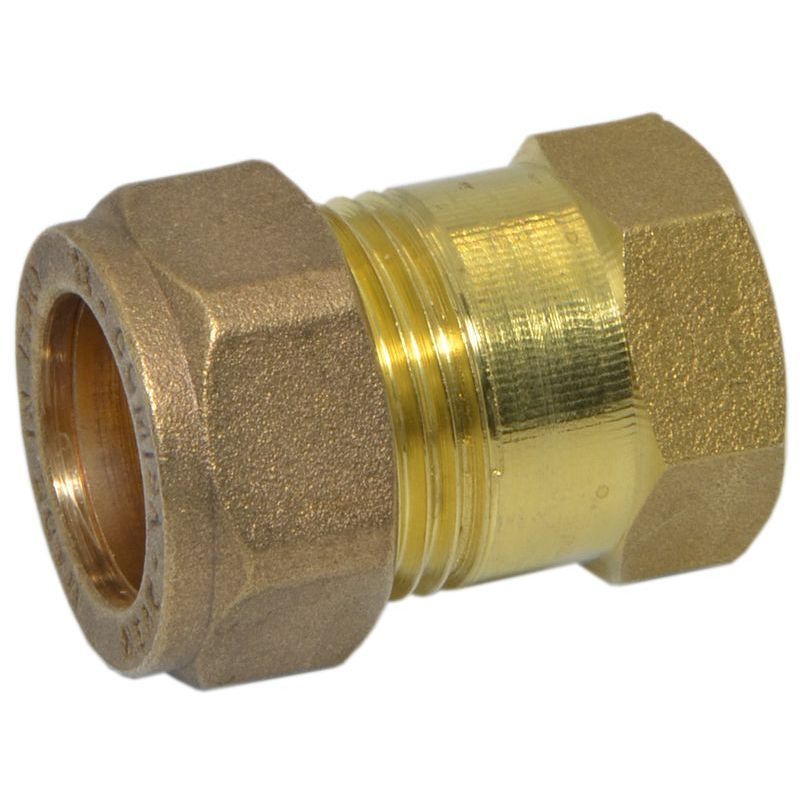

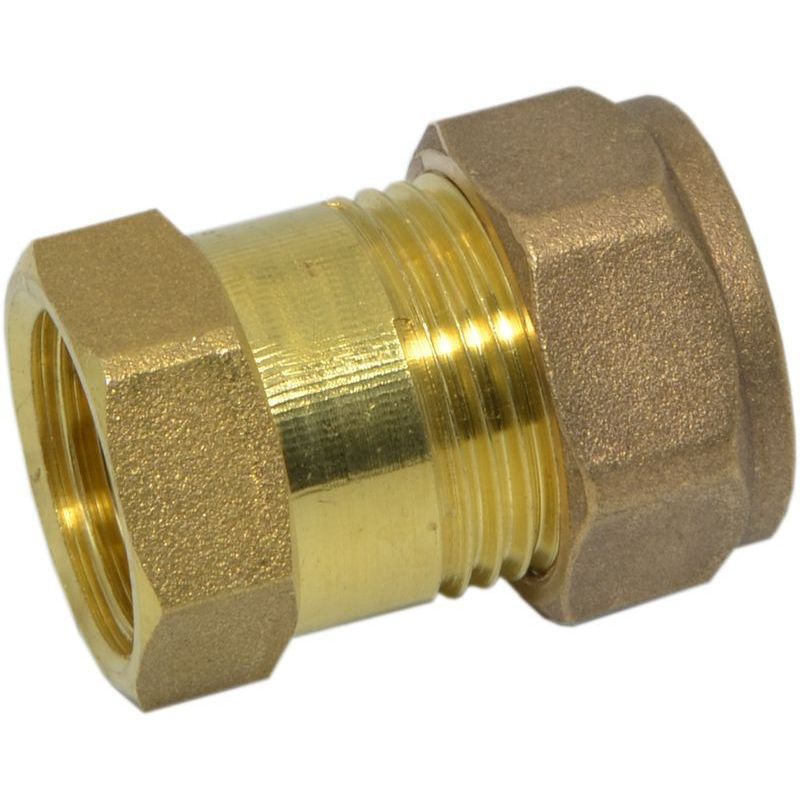

Перехідник затискний Comisa S.p.A. Ø18 x 1/2" В (8203515)

Монтаж инженерных сетей часто затягивается из-за необходимости использовать тяжелое оборудование или сложную спецтехнику для стыковки разных типов труб. Это приводит к лишним тратам на аренду инструментов и увеличивает время простоя системы на объекте.

Использование латунного зажимного переходника 18 x 1/2" решает эту проблему за счет прямой экономии времени и денег на установку. Для сборки узла требуются только стандартные рожковые ключи, что позволяет обойтись без привлечения узкопрофильных специалистов с редким оборудованием и сократить смету на монтаж.

Преимущества и характеристики

• Изготовление из латуни обеспечивает устойчивость к механическим нагрузкам и коррозии при контакте с водой.
• Рабочее давление зависит от температуры среды: до 30°C выдерживает 16 бар, при 65°C — 10 бар, при 110°C — 6 бар, а при максимальных 120°C — 5 бар.
• Производство в Италии гарантирует точное соответствие указанным размерам и резьбе 1/2 дюйма.
• Цанговый механизм позволяет быстро стыковать медные трубы диаметром 18 мм с резьбовыми элементами арматуры.

Где применяется

Соединительный элемент используется при сборке систем отопления и водоснабжения в жилых и коммерческих помещениях. Он востребован при подключении радиаторов, коллекторных блоков и запорной арматуры, где требуется надежный переход с медного трубопровода на стандартную трубную резьбу без пайки и сварки.

Модель: Перехідник затискний Comisa S.p.A. Ø18 x 1/2" В (8203515)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
