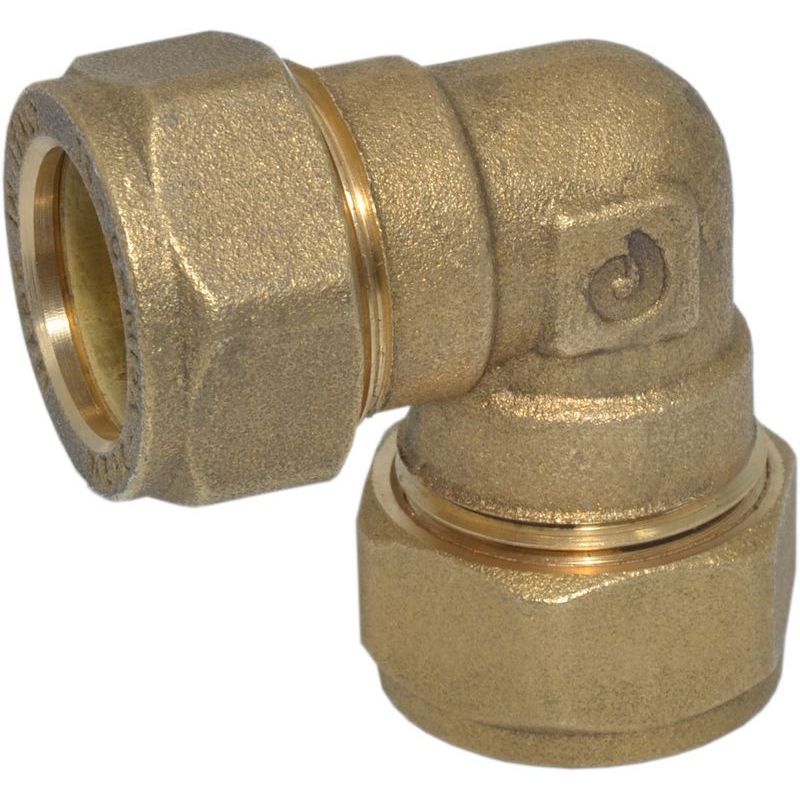

Коліно затискне Comisa S.p.A. Ø18 (8301220)

При монтаже медных труб часто возникает вопрос, как выполнить герметичный угловой переход без использования сварочного оборудования и открытого огня. Обычные методы требуют времени на подготовку и привлечения специалистов с профессиональными навыками пайки, что усложняет работу на ограниченном пространстве.

Решением этой задачи становится цанговое латунное колено 18 мм, которое закрепляется на трубе механическим способом с помощью гайки и зажимного кольца. Итальянский производитель COMISA изготавливает фитинг из прочной латуни, устойчивой к постоянным механическим нагрузкам в инженерных сетях. Конструкция позволяет выполнять монтаж и демонтаж узла при обслуживании системы с помощью стандартных рожковых ключей.

Преимущества

• Латунный корпус выдерживает рабочее давление 16 бар при температуре 30°C и до 6 бар при нагреве теплоносителя до 110°C.
• Зажимная конструкция соединяет участки трубопровода диаметром 18 мм без применения пайки и горючих материалов.
• Предельная рабочая температура 120°C при давлении 5 бар допускает эксплуатацию фитинга в высокотемпературных контурах.
• Разборный узел дает возможность проводить ревизию и обслуживание коммуникаций без замены труб.

Где применяется

Фитинг устанавливают на объектах жилой и коммерческой недвижимости при разводке внутренних инженерных систем. Он монтируется на закрытых участках водоснабжения и отопления в местах поворота магистрали, где важен быстрый доступ к стыку и отсутствие мокрых процессов при сборке.

Модель: Коліно затискне Comisa S.p.A. Ø18 (8301220)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
