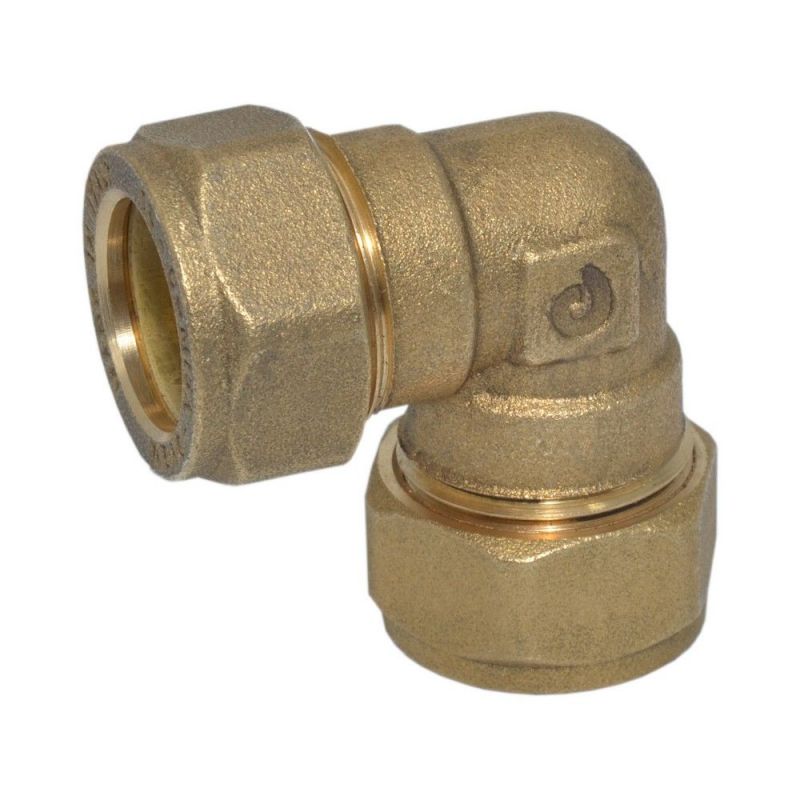

Коліно затискне Comisa S.p.A. Ø22 (8301115)

Зажимное колено 22 мм решает задачу быстрого поворота медного трубопровода под нужным углом без использования паяльного оборудования. Главная техническая особенность фитинга — цанговый зажимной механизм, который обеспечивает герметичную фиксацию трубы за счет механического обжима кольцом, что исключает необходимость проведения огневых работ на объекте.

Преимущества латунного фитинга

• Латунный корпус устойчив к постоянному контакту с водой и образованию коррозии в инженерных сетях.
• Рабочее давление 16 бар при температуре 30°C позволяет монтировать колено в системы холодного водоснабжения под высоким напором.
• Снижение рабочего давления до 6 бар при нагреве рабочей среды до 110°C дает возможность использовать фитинг в радиаторном отоплении.
• Разборная цанговая конструкция упрощает демонтаж и обслуживание участка трубопровода при необходимости.

Монтаж и совместимость

Фитинг разработан для работы с медными трубами наружным диаметром 22 мм. Монтаж выполняется с помощью обычных рожковых ключей путем затягивания накидной гайки до упора в обжимное кольцо. При установке в системы отопления учитывайте максимальный температурный предел в 120°C, при котором допустимое давление снижается до 5 бар.

Модель: Коліно затискне Comisa S.p.A. Ø22 (8301115)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
