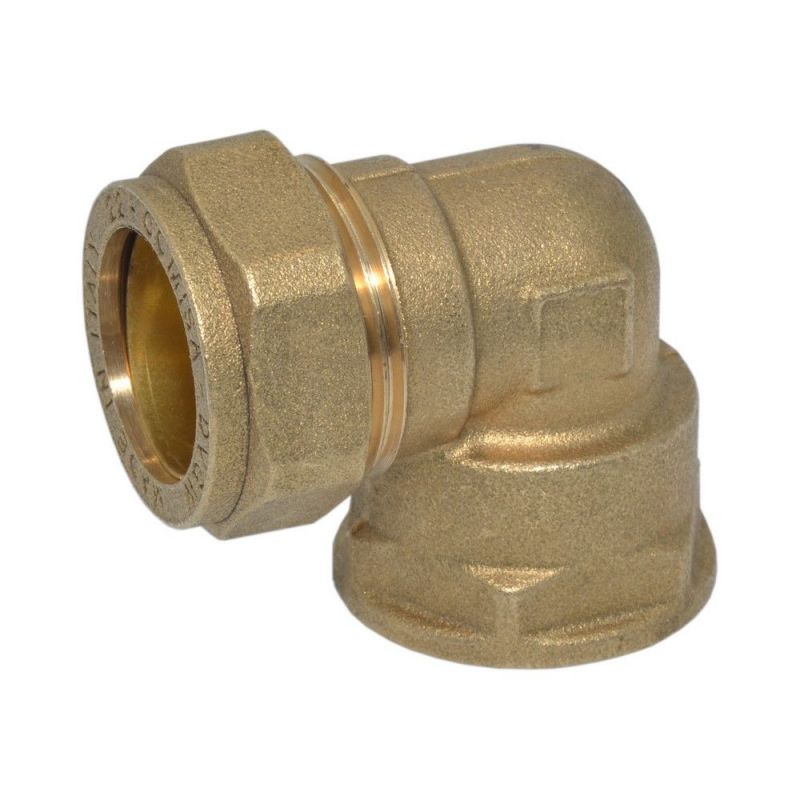

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 1/2" В (8303517)

Для чего используется цанговое колено

Этот латунный фитинг диаметром 22 x 1/2" с внутренней резьбой задействуют при монтаже инженерных коммуникаций, когда необходимо выполнить поворот трубопровода из меди под углом 90 градусов и одновременно подключить запорную арматуру, насос или радиатор. Соединение востребовано при разводке труб в котельных, системах радиаторного отопления и питьевого водоснабжения, где требуется жесткая фиксация без применения пайки или специального сварочного оборудования.

Конструкция рассчитана на эксплуатацию в условиях переменного нагрева. Рабочие параметры зависят от температуры среды: при 30°C фитинг выдерживает до 16 бар, при 65°C — до 10 бар, при 110°C — до 6 бар, а при максимальной температуре 120°C допустимое давление составляет 5 бар. Такие характеристики позволяют использовать цанговый фитинг 22 x 1/2" в контурах с умеренными и повышенными тепловыми нагрузками.

На что обратить внимание при выборе

При подборе компонентов для инженерной сети важно учитывать совместимость диаметров труб и резьбовых выходов. Итальянское производство из прочной латуни гарантирует устойчивость металла к механическим нагрузкам при затягивании гаечным ключом.

• Материал корпуса — цельнотянутая латунь, устойчивая к коррозии и минеральным отложениям.
• Тип соединения — обжимное кольцо (цанга) с одной стороны и стандартная внутренняя резьба с другой.
• Рабочая температура до 120°C дает возможность применять узел в высокотемпературных контурах отопления.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 1/2" В (8303517)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
