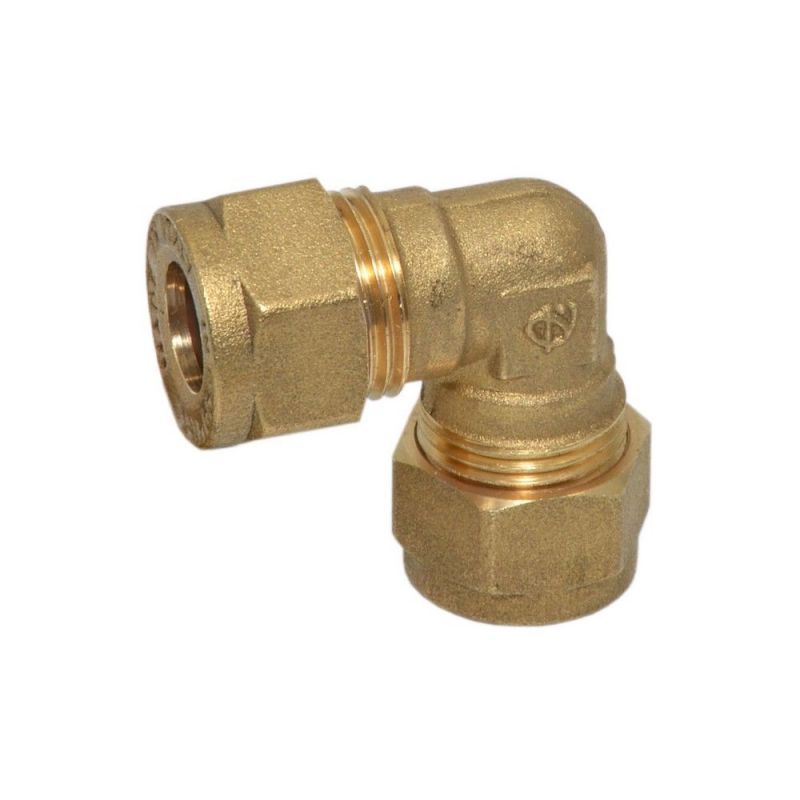

Коліно затискне Comisa S.p.A. Ø12 (8301615)

Для чего

Цанговое колено 12 мм применяется для монтажа систем отопления, водоснабжения и инженерных коммуникаций на базе медных труб. Деталь используют для обхода углов зданий, архитектурных препятствий и коррекции трассы трубопровода без применения пайки и дорогостоящего сварочного оборудования. Это существенно снижает трудозатраты на сборку и позволяет завершить монтажные работы в сжатые сроки. Использование разборного соединения сокращает расходы на обслуживание сети, так как при необходимости узел можно демонтировать или перенести без повреждения трубы.

На что обратить внимание при выборе

При подборе фитинга учитывайте рабочие параметры вашей инженерной сети, чтобы избежать преждевременного износа оборудования. Итальянская арматура из латуни рассчитана на эксплуатацию в следующих режимах:

• при температуре 30°C выдерживает давление до 16 бар;
• при нагреве до 65°C работоспособна при давлении до 10 бар;
• в высокотемпературных контурах до 110°C предел составляет 6 бар;
• при максимальном пиковом нагреве 120°C допустимое давление снижается до 5 бар.

Точное соответствие этих характеристик проектным нагрузкам предотвращает аварийные протечки и продлевает срок службы всей системы.

Модель: Коліно затискне Comisa S.p.A. Ø12 (8301615)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
