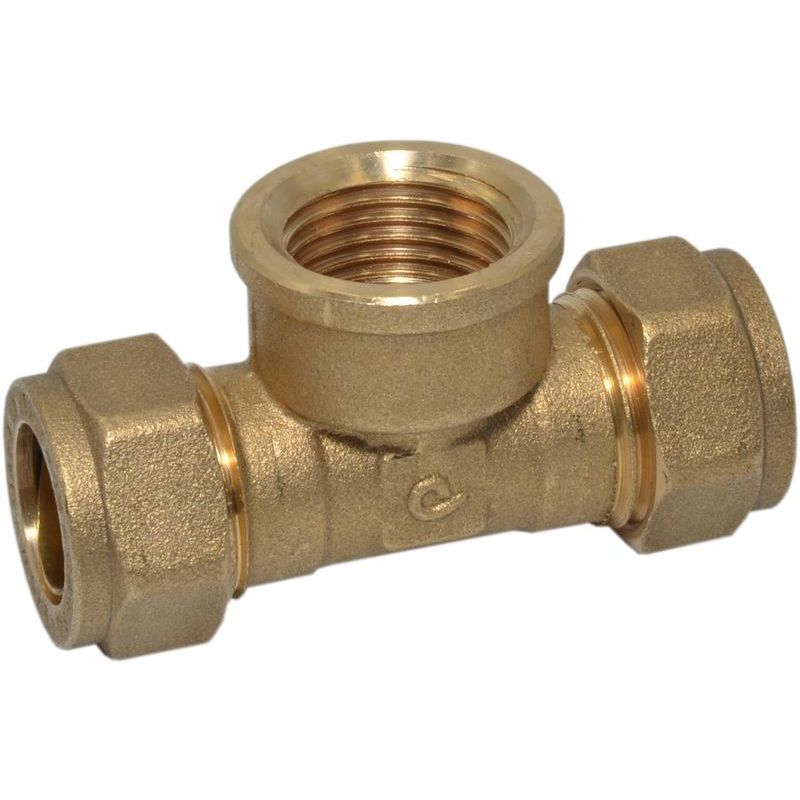

Увеличить Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø15 х 1/2" В х 15 (8404005)
8404005
25542
Как сделать надежное разветвление на медном трубопроводе без пайки и сложного оборудования? Зажимной тройник 15х1/2"х15 позволяет быстро и герметично подключить резьбовой элемент к двум отрезкам трубы диаметром 15 мм. Итальянский бренд COMISA гарантирует точную геометрию латунного корпуса, выдерживающего рабочее давление до 16 бар при температуре 30°C.
14 дней обмен/возврат товара , Минимальная сумма заказа 200 грн., Наложенный платёж от 500 грн, Оплата: Наличные, Google Pay, Apple Pay, Безнал с НДС от 5200 грн, Безнал без НДС.
Технические характеристики
| Цена | 334,80 грн. |
| Страна производитель | Италия |
| Материал изготовления | Латунь |
| Максимальная рабочая температура °C | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Максимальное рабочее давление Бар | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Диаметр трубного соединения | 15 х 1/2" х 15 |
| Тип товара | Тройник |
Описание Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø15 х 1/2" В х 15 (8404005)
Этот латунный цанговый фитинг создан для монтажников и владельцев жилья, которые собирают или модернизируют системы водоснабжения и отопления на медных трубах. Он применяется при разводке горячей и холодной воды, а также в радиаторном отоплении, когда требуется сделать перпендикулярный отвод с внутренней резьбой 1/2 дюйма от основного контура диаметром 15 мм. Конструкция рассчитана на многолетнюю эксплуатацию в жилых домах, квартирах и коммерческих помещениях.
Преимущества зажимного тройника COMISA
- Латунный корпус устойчив к коррозии при постоянном контакте с водой и образованию минеральных отложений.
- Цанговое соединение позволяет смонтировать узел за считанные минуты без использования газовой горелки и припоя.
- Ступенчатая термостойкость сохраняет герметичность контура при давлении 16 бар на холодной воде (30°C) и до 6 бар при нагреве теплоносителя до 110°C.
- Внутренняя резьба 1/2" дает возможность напрямую вкрутить шаровый кран, манометр или переходник без дополнительных сгонов.
Для установки обрезав трубу строго перпендикулярно и зачистив заусенцы, наденьте накидную гайку с обжимным кольцом и затяните соединение рожковым ключом до упора, используя уплотнить для резьбовой части. Компрессионные фитинги 15 мм такого типа подходят для скрытой прокладки в стяжке или открытого монтажа в котельной.
Модель: Трійник затискний з внутрішньою різьбою Comisa S.p.A. Ø15 х 1/2" В х 15 (8404005)
Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы
Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка
Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка
Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца
Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы
Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную
Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом
Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.
Моменты затяжки
Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.
| Диаметр трубы, мм | Оборотов гайки | Допуск, оборот | Момент, Н·м |
|---|---|---|---|
| 8 | 1½ | −0 / +1/3 | 25 |
| 10 | 1½ | −0 / +1/3 | 25 |
| 12 | 1½ | −0 / +1/3 | 25 |
| 15 | 1 | −0 / +1/3 | 40 |
| 18 | 1 | −0 / +1/3 | 60 |
| 22 | 1 | −0 / +1/3 | 75 |
| 28 | ¾ | −0 / +1/3 | 85 |
| 35 | ¾ | −0 / +1/3 | — |
| 42 | ¾ | −0 / +1/3 | — |
| 54 | ¾ | −0 / +1/3 | — |
Максимальная рабочая температура и давление
| Рабочая температура | Максимальное рабочее давление |
|---|---|
| до 30 °C | 16 бар |
| до 65 °C | 10 бар |
| до 110 °C | 6 бар |
| до 120 °C | 5 бар |
Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
