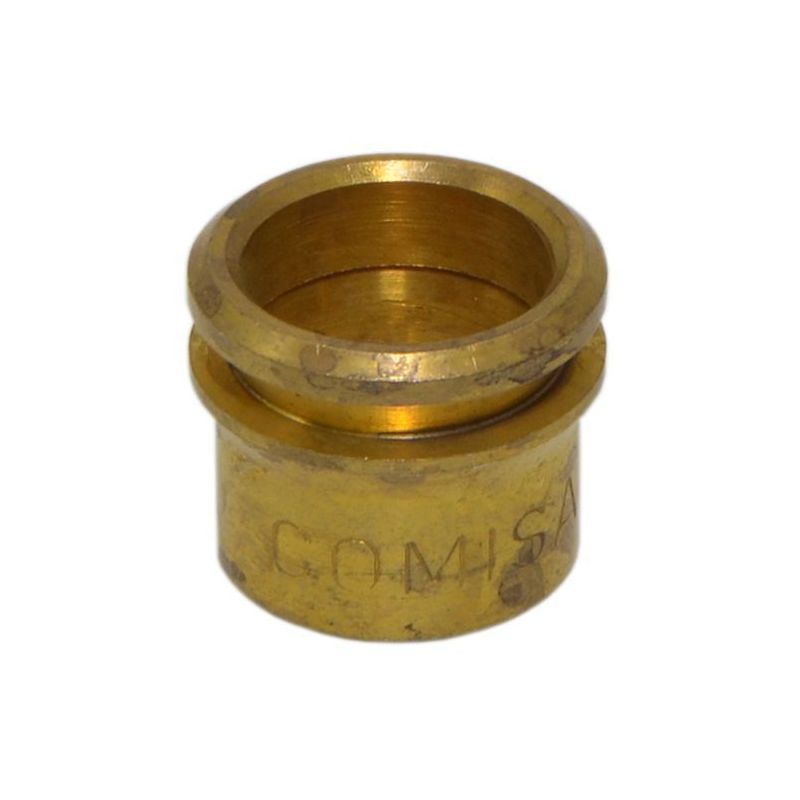

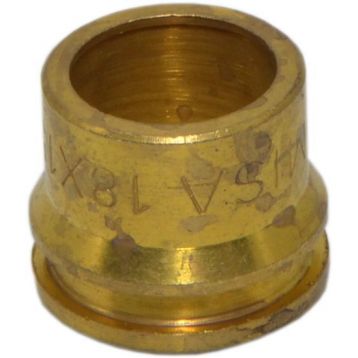

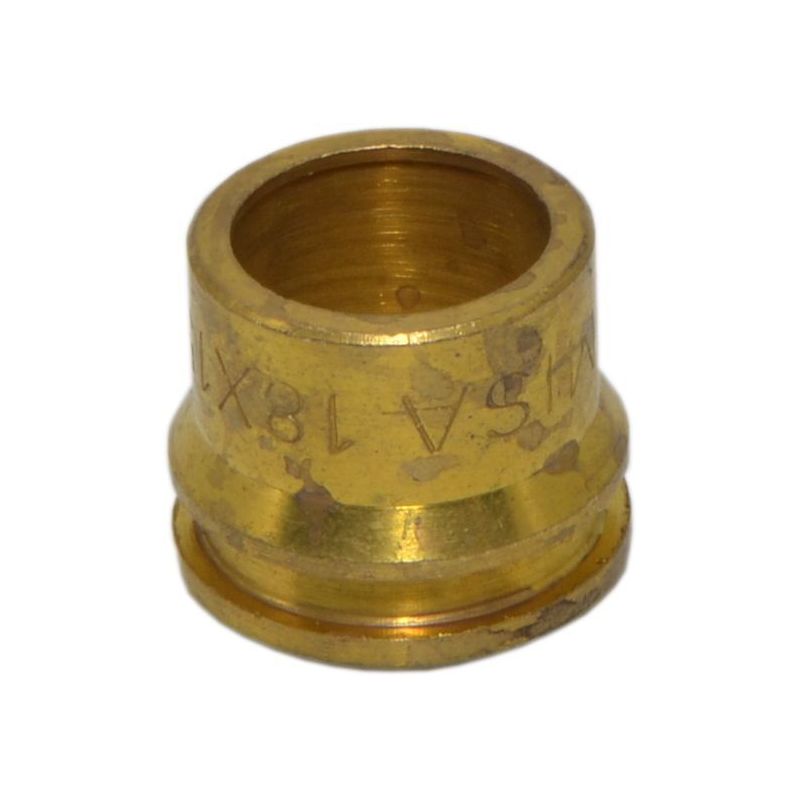

Перехідник-кільце Comisa S.p.A. Ø18 х 15 (8405042)

Для чего

Этот латунный переходник применяется при монтаже внутренних систем водоснабжения и отопления для надежного соединения медных труб разного сечения. В отличие от универсальных компрессионных фитингов с резиновыми прокладками, которые со временем теряют эластичность под воздействием горячей воды, цанговое кольцо врезается в металл трубы, создавая герметичный неразъемный контур. Изделие рассчитано на эксплуатацию при давлении до 16 бар при нагреве до 30°C, до 10 бар при 65°C, до 6 бар при 110°C и до 5 бар при максимальной температуре 120°C.

Монтажники выбирают такое цанговое соединение вместо традиционной пайки в тех помещениях, где использование открытого огня запрещено или нежелательно. Конструкция из прочной латуни не требует сложного спецоборудования для установки — достаточно стандартного гаечного ключа для затяжки обжимного механизма.

На что обратить внимание при выборе

При проектировании магистрали обязательно сопоставляйте рабочие параметры фитинга с характеристиками вашего насосного оборудования и котла. Итальянское производство гарантирует точное соблюдение геометрических размеров под стандартные трубы 18 и 15 мм, что исключает перекосы при сборке.

• Точно измерьте внешний диаметр монтируемого участка трубы перед покупкой фитинга.
• Учитывайте падение допустимого давления с ростом температуры: при 110°C предел составляет 6 бар.
• Оставляйте доступ к узлу для периодического визуального контроля инженерных коммуникаций.

Модель: Перехідник-кільце Comisa S.p.A. Ø18 х 15 (8405042)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
