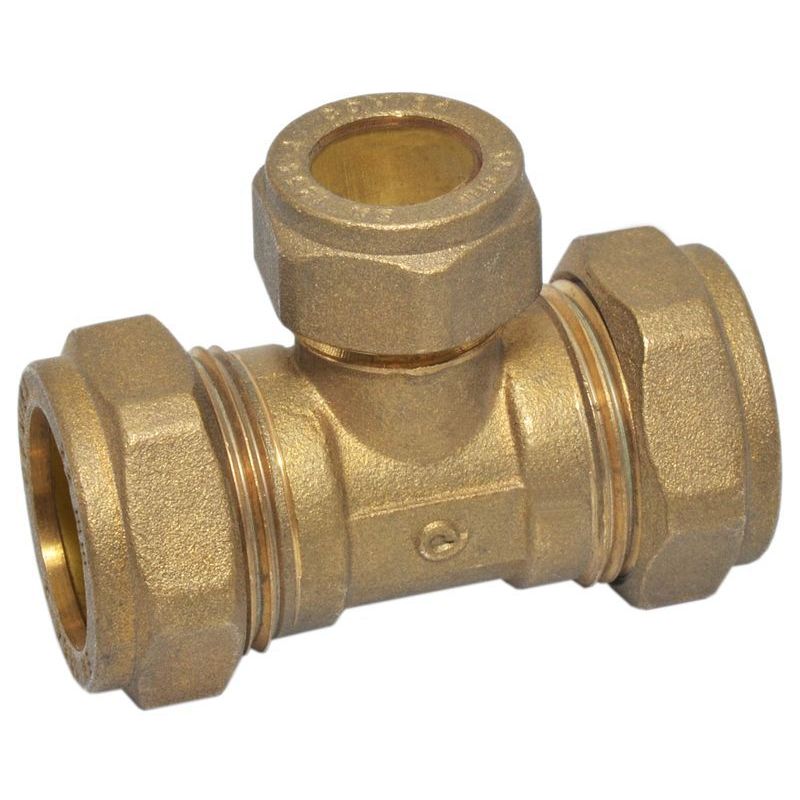

Трійник редукційний затискний Comisa S.p.A. Ø22 х 15 х 22 (8402318)

Для чего используется редукционный зажимной тройник 22 х 15 х 22

Этот цанговый фитинг применяется при монтаже внутренних инженерных сетей в жилых и коммерческих зданиях. Каждый день этот узел работает в котельных, стояках водоснабжения и на этажных коллекторных узлах, соединяя медные трубы разных диаметров без применения открытого огня и пайки. Монтажнику достаточно затянуть обжимные гайки рожковыми ключами, формируя герметичное соединение на ответвлении основной линии.

В процессе эксплуатации элемент испытывает постоянные гидравлические и температурные нагрузки. Представленный цанговый латунный фитинг сохраняет герметичность при максимальном рабочем давлении 16 бар на холодном водоснабжении. При повышении температуры рабочей среды до 110°C допустимое давление снижается до 6 бар, а при предельных 120°C составляет 5 бар.

На что обратить внимание при выборе

При проектировании и сборке инженерных коммуникаций учитывайте следующие параметры:

• Конфигурация потока: конструкция имеет два выхода диаметром 22 мм и один уменьшенный выход на 15 мм для подключения локальных ответвлений.
• Материал: корпус из качественной латуни устойчив к постоянному контакту с водой и образованию минеральных отложений.
• Рабочие лимиты: температурный диапазон до 120°C позволяет использовать арматуру как в трубах холодного и горячего водоснабжения, так и в контурах отопления.

Модель: Трійник редукційний затискний Comisa S.p.A. Ø22 х 15 х 22 (8402318)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
