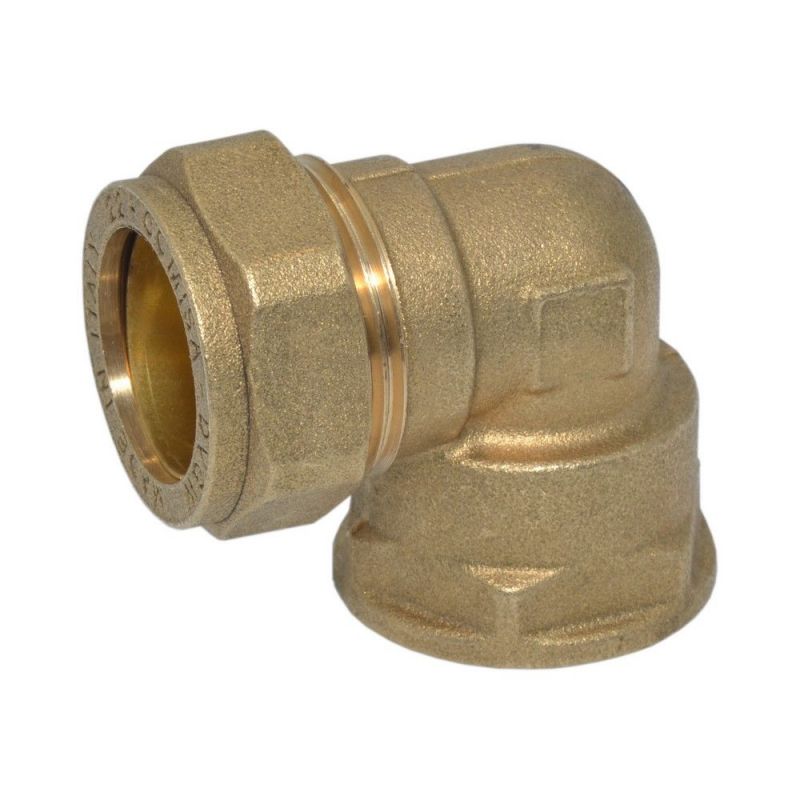

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø15 x 3/4" В (8303417)

Для чего используется латунное цанговое колено

Этот монтажный элемент применяется в водопроводных и отопительных сетях для изменения направления медного трубопровода под прямым углом и одновременного подключения к запорной арматуре, насосам или приборам с дюймовой резьбой. Соединение востребовано при сборке котельных, разводке систем водоснабжения и подключении сантехнических приборов, где запрещено или нецелесообразно использовать открытое пламя для пайки. Конструкция рассчитана на эксплуатацию в различных температурных режимах с постепенным снижением допустимой нагрузки: при нагреве до 30°C фитинг выдерживает давление 16 бар, до 65°C — 10 бар, до 110°C — 6 бар, а предельный показатель составляет 120°C при давлении 5 бар.

На что обратить внимание при выборе фитинга

При подборе компонентов для инженерной системы критически важно сопоставить параметры коммуникаций с характеристиками соединительных элементов. Использование цанговых латунных фитингов диаметром 15 x 3/4" требует учета следующих особенностей:

• Совместимость с трубами: рассчитано строго на медные трубы наружным диаметром 15 мм.
• Тип ответного подключения: внутренняя резьба стандартного размера 3/4 дюйма для стыковки с резьбовыми патрубками.
• Температурный диапазон сети: рабочее давление напрямую зависит от нагрева теплоносителя и падает с 16 бар до 5 бар при достижении 120°C.
• Материал корпуса: прочная латунь производства Италии обеспечивает устойчивость к механическим нагрузкам.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø15 x 3/4" В (8303417)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
