Трійник затискний Comisa S.p.A. Ø22 (8401118)

Для чего

Цанговый тройник 22 мм используют монтажники для быстрого и чистого разветвления медных трубопроводов в системах отопления и водоснабжения. В отличие от традиционной пайки, требующей открытого огня, навыков работы с горелкой и ожидания остывания металла, зажимное соединение собирается обычными рожковыми ключами прямо на объекте.

Изделие из итальянской латуни применяется на закрытых и открытых участках магистралей, где недопустимо использование сварки или где монтаж ведется в стесненных условиях. Такая арматура незаменима при ремонте действующих коммуникаций, когда полностью слить воду из системы и просушить трубы для пайки физически невозможно.

На что обратить внимание при выборе

При подборе фитинга критически важно сопоставить рабочие параметры рабочей среды с характеристиками латунного сплава. Данная модель демонстрирует четкую зависимость допустимого давления от температуры:

• При нагреве до 30°C выдерживает нагрузку до 16 бар;
• С повышением температуры до 65°C предел снижается до 10 бар;
• В режимах отопления до 110°C допустимо давление не более 6 бар;
• Максимальный порог при 120°C составляет 5 бар.

Превышение этих значений в инженерной сети недопустимо для сохранения герметичности стыка. Также следует строго контролировать соответствие диаметра фитинга наружному размеру монтируемой трубы, так как цанговый зажим рассчитан исключительно на номинал 22 мм без допусков на отклонения.

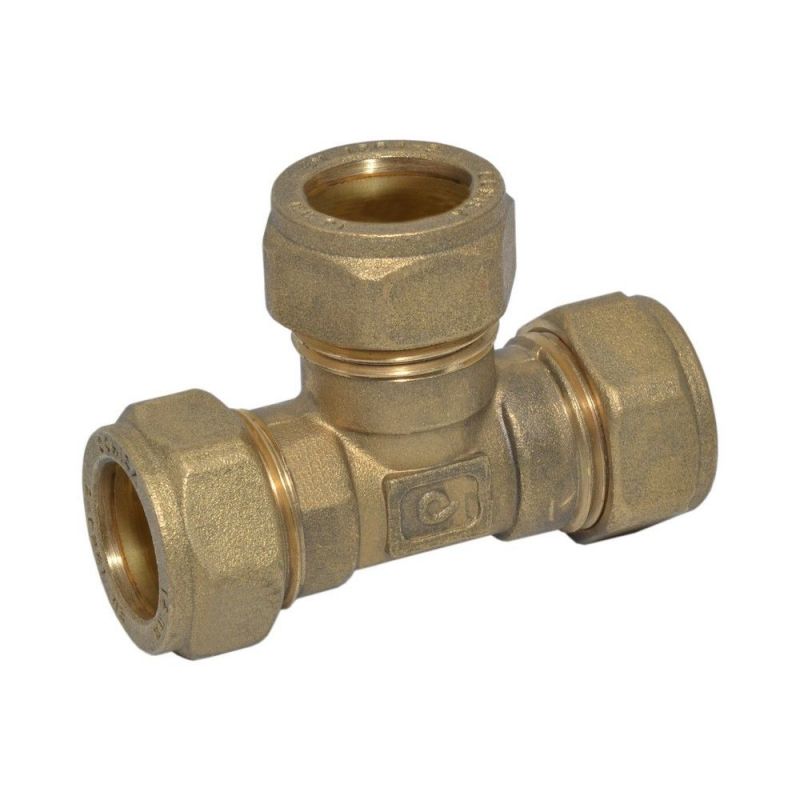

Модель: Трійник затискний Comisa S.p.A. Ø22 (8401118)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
