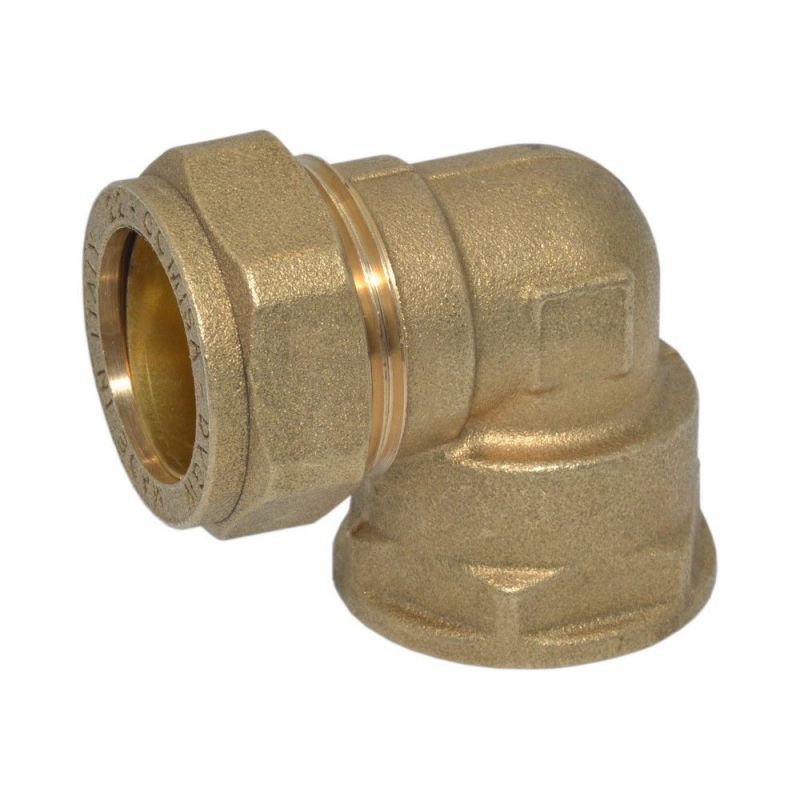

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø18 x 3/4" В (8303555)

Быстрый монтаж и простое обслуживание резьбовых переходов

Цанговое колено 18 x 3/4" разработано специально для монтажников, которым важна скорость сборки инженерных систем без применения сварочного оборудования или пайки. Конструкция фитинга позволяет получить герметичный угловой переход на внутреннюю резьбу с помощью обычных рожковых ключей, что существенно сокращает время работы в стесненных условиях технических шкафов или зашитых стен.

Обслуживание таких узлов не требует демонтажа всей магистрали: при необходимости зажимное соединение легко проверяется или подтягивается. Латунный корпус устойчив к механическим нагрузкам при затяжке, а допустимое рабочее давление напрямую зависит от температуры среды: 16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C и 5 бар при максимальных 120°C. Это позволяет использовать фитинг в системах с различными теплоносителями.

• Тип товара: колено цанговое зажимное с внутренней резьбой
• Диаметр трубного соединения: 18 x 3/4"
• Материал изготовления: латунь
• Страна-производитель: Италия
• Максимальное рабочее давление и температура: 30°C — 16 бар; 65°C — 10 бар; 110°C — 6 бар; 120°C — 5 бар

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø18 x 3/4" В (8303555)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
