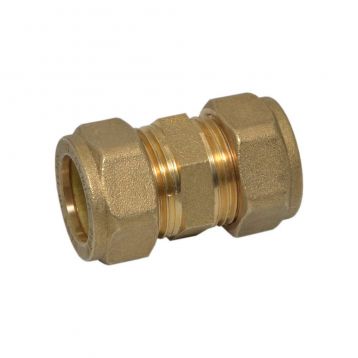

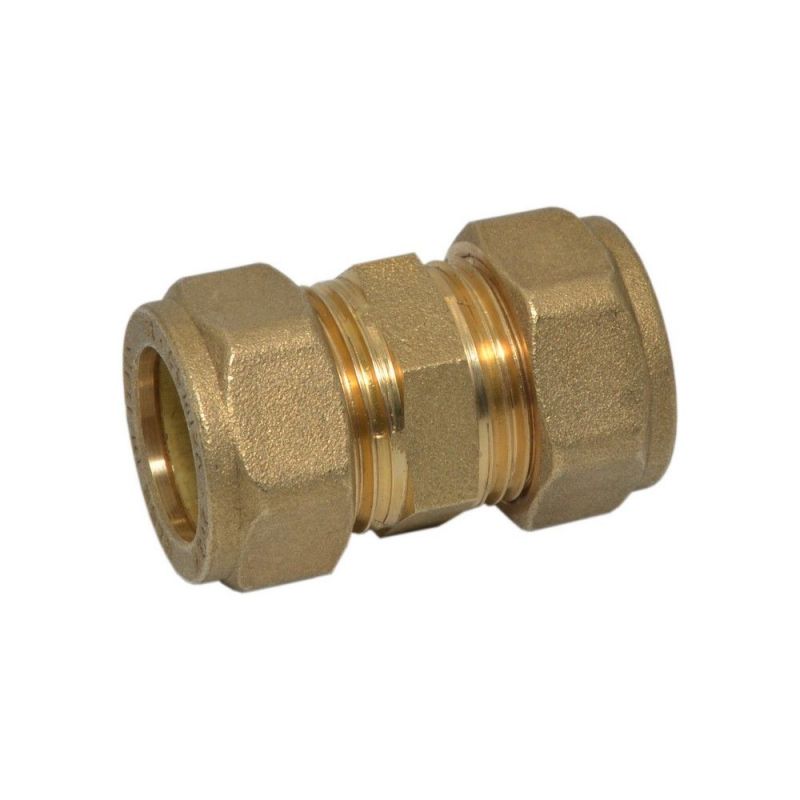

Муфта затискна Comisa S.p.A. Ø10 (8201335)

При монтаже трубопроводов из меди часто возникает задача быстрой стыковки участков контура в стесненных условиях, где использование сварочного оборудования или пайки технически невозможно или нецелесообразно. Традиционные методы соединения требуют времени на подготовку и горючих материалов, что осложняет работу на готовых объектах или в жилых помещениях.

Латунная цанговая муфта диаметром 10 мм решает эту задачу за счет механического обжима трубы обжимным кольцом при затягивании гайки. Итальянский производитель COMISA выпускает арматуру из прочной латуни, которая выдерживает рабочее давление 16 бар при температуре воды 30°C, 10 бар при 65°C, 6 бар при 110°C и до 5 бар при максимальном нагреве теплоносителя до 120°C. Такая цанговая муфта диаметром 10 мм позволяет обойтись без специального инструмента и открытого огня на монтажной площадке.

Преимущества латунного фитинга

• Латунный корпус устойчив к механическим нагрузкам и коррозионному воздействию воды в инженерных сетях.
• Широкий температурный диапазон до 120°C позволяет использовать фитинг в контурах отопления.
• Рабочее давление 16 бар при 30°C обеспечивает надежный запас прочности для водопроводных систем.
• Разборная цанговая конструкция дает возможность демонтировать узел при необходимости перепланировки или обслуживания.

Где применяется

Фитинг устанавливается на медные трубопроводы в системах питьевого и хозяйственного водоснабжения. Его используют при монтаже радиаторного отопления и обвязке климатического оборудования, когда трубы прокладываются в штрабах или за фальшстенами с ограничением по свободному пространству. Монтажники применяют этот элемент при подключении сантехнических приборов и коллекторных блоков.

Модель: Муфта затискна Comisa S.p.A. Ø10 (8201335)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
