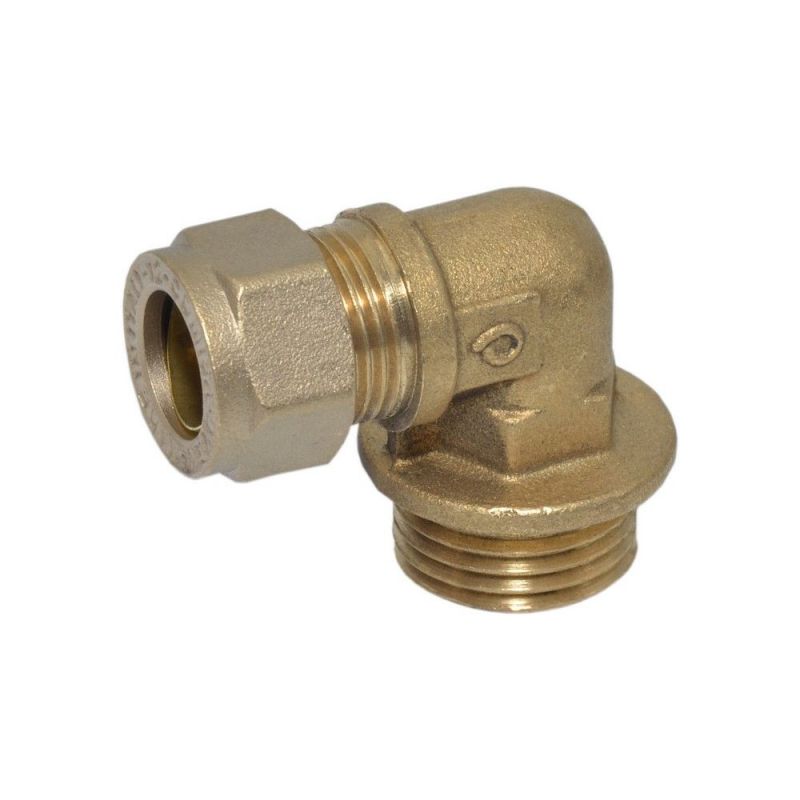

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø10 x 1/2" З (8302219)

Зажимной цанговый фитинг диаметром 10 x 1/2" с наружной резьбой спроектирован для монтажа систем отопления и водоснабжения, где требуется выполнить поворот медной трубы и одновременный переход на резьбовой участок без применения сварки или пайки. Конструкция рассчитана на эксплуатацию в условиях переменных нагрузок: при температуре 30°C выдерживает рабочее давление до 16 бар, при 65°C — до 10 бар, при 110°C — до 6 бар, а при максимальном нагреве 120°C сохраняет герметичность на уровне 5 бар.

Преимущества монтажа и обслуживания

• Латунный корпус итальянского производства устойчив к механическим напряжениям и постоянному контакту с водой.
• Цанговый зажим позволяет собрать узел за несколько минут с помощью стандартного ручного инструмента, без использования паяльного оборудования.
• Разборное соединение дает возможность при необходимости выполнить демонтаж или обслуживание узла без повреждения трубы.

Совместимость и особенности ухода

Элемент совместим с медными трубами диаметром 10 мм и инженерной арматурой с внутренней резьбой 1/2 дюйма. В процессе эксплуатации латунный фитинг не требует специального обслуживания: достаточно периодически проверять состояние резьбовых и зажимных стыков в рамках стандартного осмотра инженерной сети. Использование зажимного колена 10 x 1/2" исключает мокрые процессы на объекте и ускоряет сборку узлов в труднодоступных местах.

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø10 x 1/2" З (8302219)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
