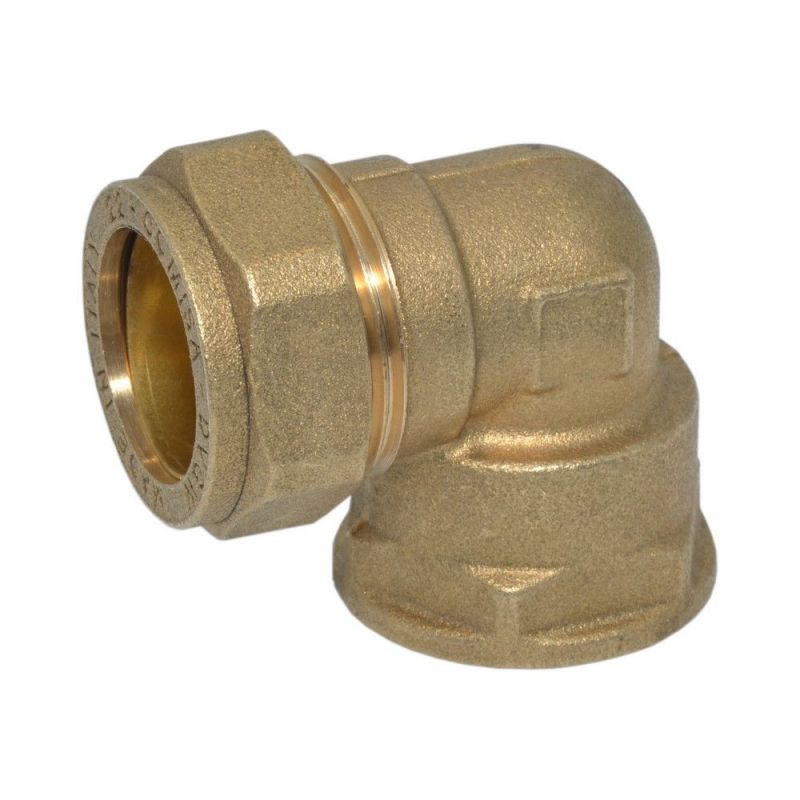

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 1" В (8303317)

Монтажники и проектировщики инженерных систем на жилых и коммерческих объектах часто сталкиваются с необходимостью изменить направление трубопровода с одновременным подключением запорной арматуры или приборов учета. Традиционная пайка не всегда возможна или удобна из-за ограничений по открытому огню в помещении, а поиск надежных разъемных соединений для медных коммуникаций требует использования сертифицированных компонентов.

Цанговый латунный фитинг 22 x 1" В решает эту задачу за счет зажимного механизма под медную трубу диаметром 22 мм и внутренней резьбы 1 дюйм. Использование итальянской латуни гарантирует механическую прочность узла в системах отопления и водоснабжения. Конструкция обеспечивает герметичность без применения сварочного оборудования, что актуально при ремонте действующих инженерных сетей.

Где применяется

• Многоквартирные и частные дома: обвязка радиаторов отопления и распределительных коллекторов.
• Коммерческие объекты: узлы ввода в инженерных шкафах и монтаж технологических трубопроводов.
• Системы водоснабжения: подключение насосного оборудования и фильтров очистки воды.

Преимущества

• Выдерживает рабочее давление 16 бар при температуре 30°C, что позволяет использовать узел в квартирных стояках с повышенной нагрузкой.
• Сохраняет герметичность при нагреве теплоносителя до 110°C с допустимым давлением 6 бар.
• Максимальная рабочая температура 120°C при давлении 5 бар расширяет сферы применения в автономных котельных.
• Латунный корпус устойчив к коррозии при контакте с водой различного состава.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø22 x 1" В (8303317)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
