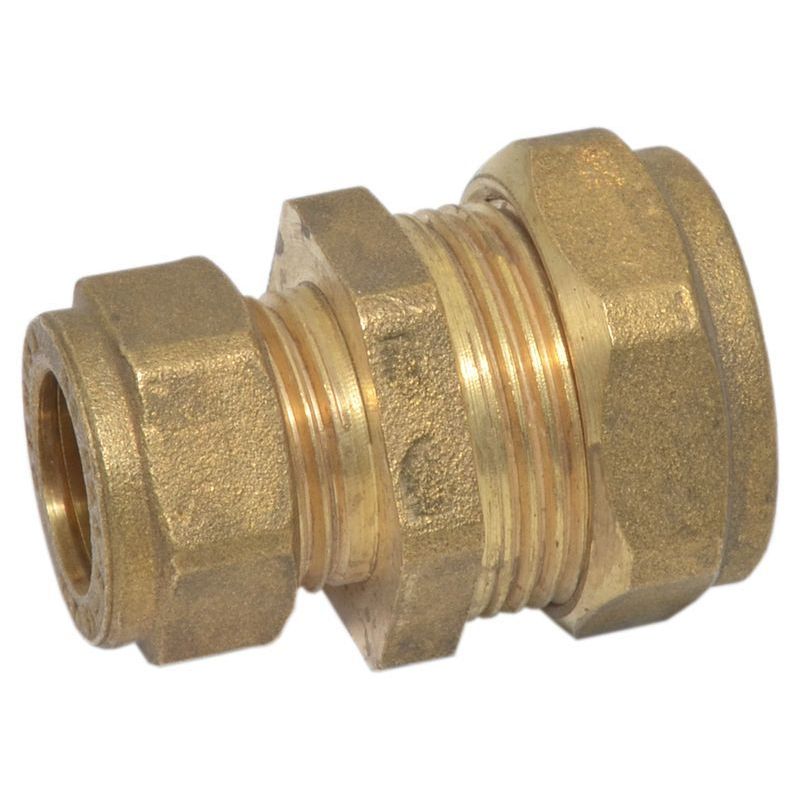

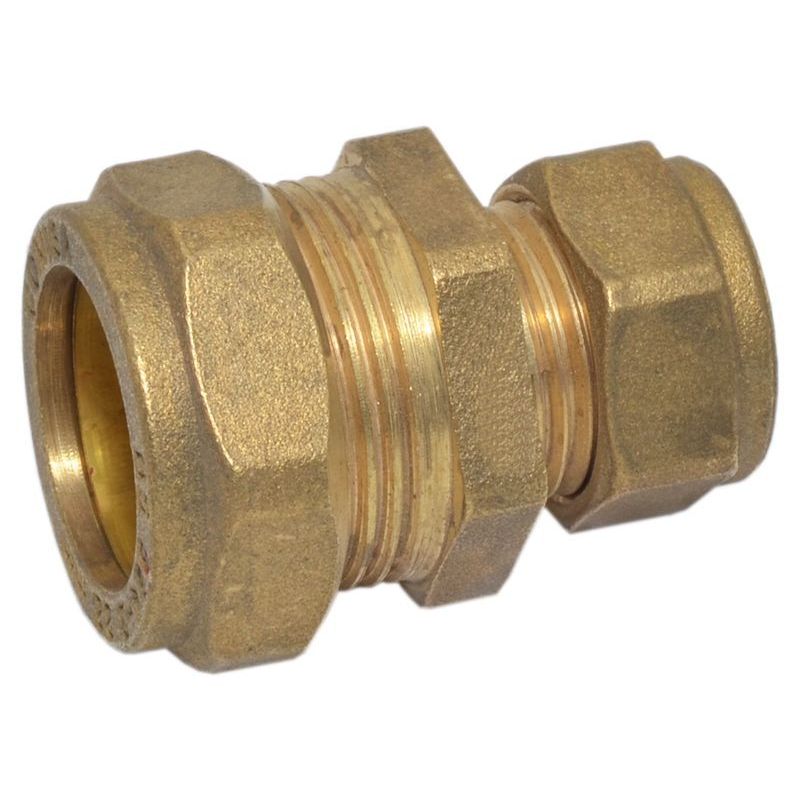

Муфта редукційна затискна Comisa S.p.A. Ø22 х 15 (8201310)

Организация перехода с одного диаметра трубы на другой в инженерных коммуникациях традиционно выполнялась с помощью пайки или резьбовых адаптеров, требующих использования спецоборудования, горелок или герметиков. В отличие от этих трудоемких методов, цанговый латунный фитинг позволяет собрать разъемный узел за несколько минут с помощью обычных рожковых ключей, обеспечивая прямой механический зажим без предварительной подготовки стыков.

Переходная цанговая муфта 22х15 мм обладает следующими практическими достоинствами для монтажа:

• Латунный корпус итальянского производства устойчив к механическим деформациям и сохраняет геометрию резьбовых и зажимных частей при частых температурных колебаниях.
• Рабочее давление 16 бар при температуре до 30°C и 10 бар при 65°C позволяют использовать арматуру в закрытых контурах отопления и водоснабжения.
• Термостойкость до 120°C при допустимом давлении 5 бар дает возможность монтировать узел на подающих линиях высокотемпературных котлов.
• Разъемная конструкция позволяет при необходимости демонтировать или обслужить участок трубопровода без повреждения самих труб.

Области применения и обслуживание

Соединительный латунный фитинг 22х15 мм применяется при разводке водяного отопления, монтаже радиаторов и подключении сантехнических приборов в жилых и коммерческих помещениях. Узел монтируется на медные трубопроводы соответствующего сечения в местах перехода с основного стояка на локальные ветки. Для установки не требуются электроинструменты, достаточно затянуть обжимные гайки до упора. Обслуживание системы заключается в периодическом визуальном осмотре узлов и проверке плотности затяжки цанговых соединений после первых месяцев эксплуатации.

Модель: Муфта редукційна затискна Comisa S.p.A. Ø22 х 15 (8201310)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
