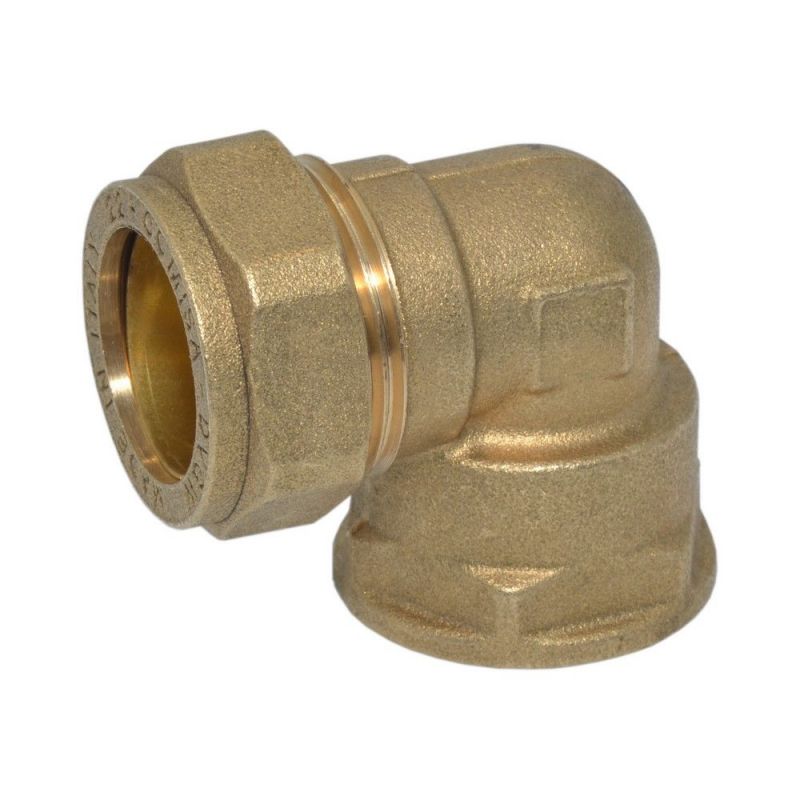

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø18 x 1/2" В (8303550)

Качественный монтаж инженерных систем требует использования надежных соединительных элементов, способных выдерживать постоянные нагрузки в жилых и коммерческих помещениях. Использование итальянских фитингов позволяет быстро собрать герметичный узел без применения сварочного оборудования.

Преимущества цангового фитинга

• Изготовление из прочной латуни обеспечивает устойчивость к механическим нагрузкам при ежедневной эксплуатации.
• Рабочее давление зависит от температуры рабочей среды: 16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C и 5 бар при предельных 120°C.
• Разборное соединение упрощает обслуживание и модернизацию существующих инженерных коммуникаций.

Данное компрессионное колено 18 x 1/2" применяется при монтаже систем отопления, водоснабжения и технологических трубопроводов с медными трубами. Монтаж выполняется с помощью гаечных ключей соответствующего размера без необходимости использования открытого огня или дорогостоящего инструмента. Для обеспечения герметичности резьбового соединения 1/2 дюйма с внутренней резьбой используйте стандартные уплотнительные материалы — лен с пастой или сантехническую нить.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø18 x 1/2" В (8303550)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
