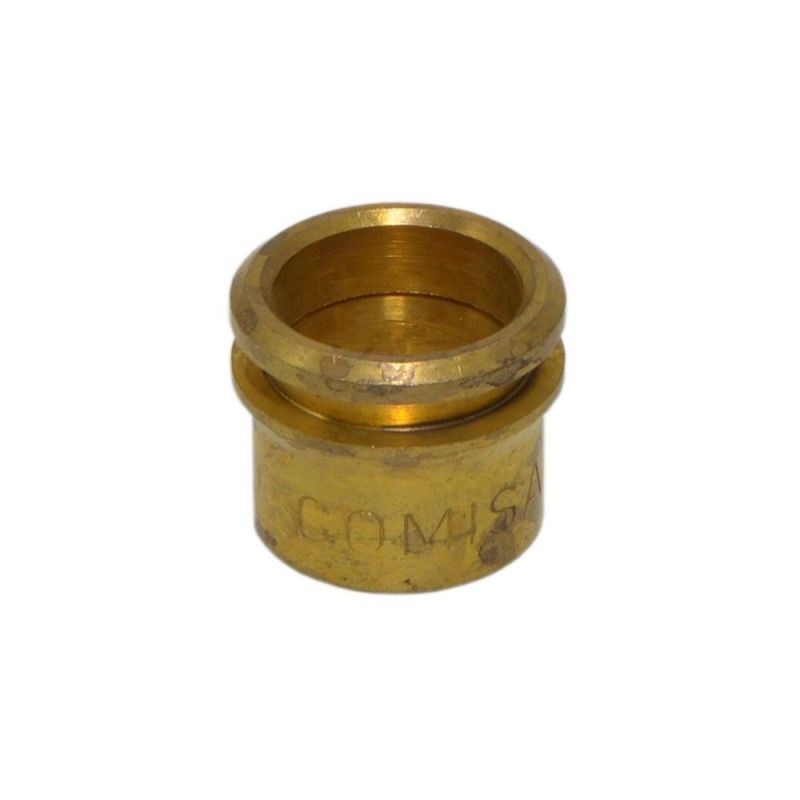

Перехідник-кільце Comisa S.p.A. Ø28 х 15 (8405046)

В отличие от громоздких цанговых фитингов сложной формы, этот компактный латунный переходник 28х15 предназначен для прямого и аккуратного изменения диаметра медного трубопровода. Он монтируется методом прессования или зажима, создавая прочное неразъемное соединение без необходимости нарезки резьбы или использования открытого огня, как при пайке. Установка элемента занимает минимум времени и не требует применения специализированного тяжелого оборудования на объекте.

Преимущества итальянских латунных фитингов

• Материал изготовления — латунь: устойчивость к минеральным отложениям и стабильность геометрии при постоянном контакте с водой.
• Рабочее давление 16 бар при 30°C: подходит для систем с повышенными нагрузками, а при нагреве до 110°C выдерживает до 6 бар.
• Точное соответствие размерам 28 х 15 мм: идеальная совместимость с медными трубами соответствующих диаметров без риска перекосов.
• Европейское производство: строгий контроль качества на заводе Comisa S.p.A. в Италии исключает заводской брак.

Монтаж выполняется с помощью совместимого инструмента для цанговых соединений. Перед зажатием труба зачищается от заусенцев, а кольцо устанавливается на ровный участок без перегибов для достижения абсолютной герметичности контура отопления или водоснабжения.

Модель: Перехідник-кільце Comisa S.p.A. Ø28 х 15 (8405046)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
