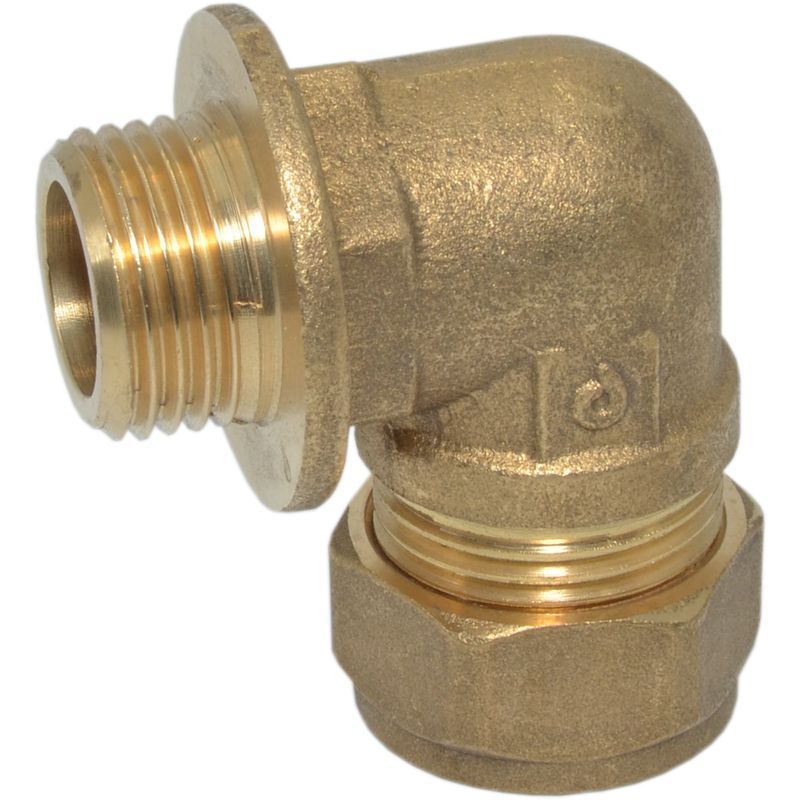

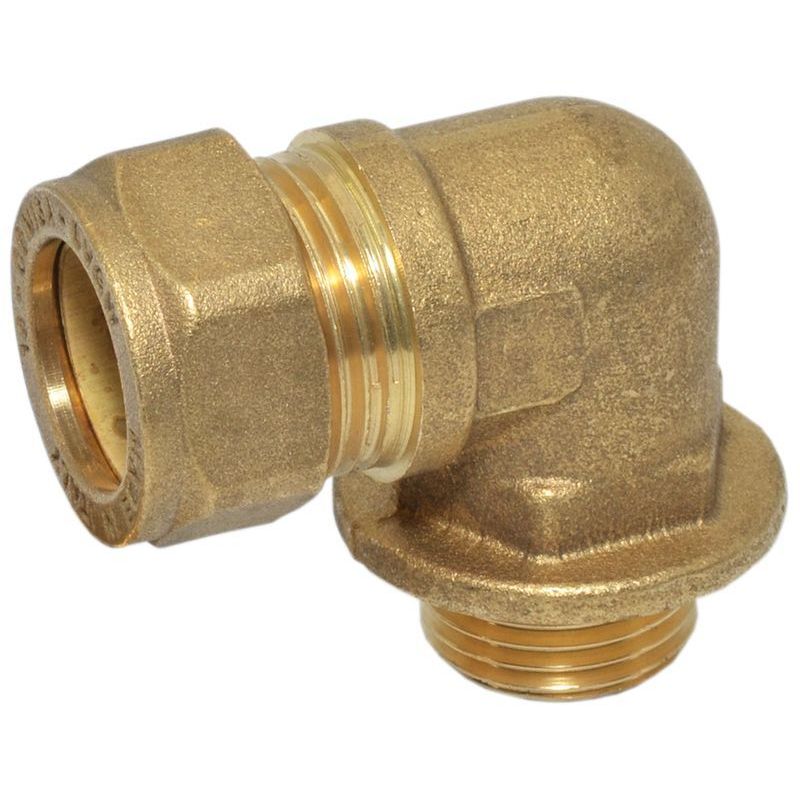

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø18 x 1/2" З (8302435)

Для чего

Когда в жилом доме или котельной монтируют обвязку настенного котла или коллекторного узла, трассе из медных труб часто нужно обойти угол стены и подключиться к шаровому крану или насосу. В такой ситуации зажимное колено 18 x 1/2" соединяет отрезок трубы диаметром 18 мм с узлом, имеющим стандартную внутреннюю резьбу. Мастер затягивает цанговое кольцо гаечным ключом, формируя прочное соединение без применения открытого огня, горелок и флюса. Это выручает при ремонте действующих инженерных систем, где запрещены огневые работы.

Конструкция рассчитана на эксплуатацию в различных температурных режимах. Латунный корпус сохраняет герметичность при давлении до 16 бар, если температура теплоносителя не превышает 30°C. При нагреве воды до 65°C допустимое рабочее давление составляет 10 бар, при 110°C — 6 бар, а на предельных 120°C фитинг выдерживает до 5 бар.

На что обратить внимание при выборе

• Монтажные параметры: соединение рассчитано на трубу диаметром 18 мм и наружную резьбу 1/2 дюйма, поэтому перед сборкой убедитесь в соответствии диаметров вашей инженерной сети.
• Материал корпуса: прочная итальянская латунь устойчива к механическим нагрузкам при затяжке ключом и постоянному контакту с технической водой.
• Температурные ограничения: учитывайте, что с ростом температуры рабочей среды до 110–120°C максимальное рабочее давление снижается с 16 до 5–6 бар.

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø18 x 1/2" З (8302435)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
