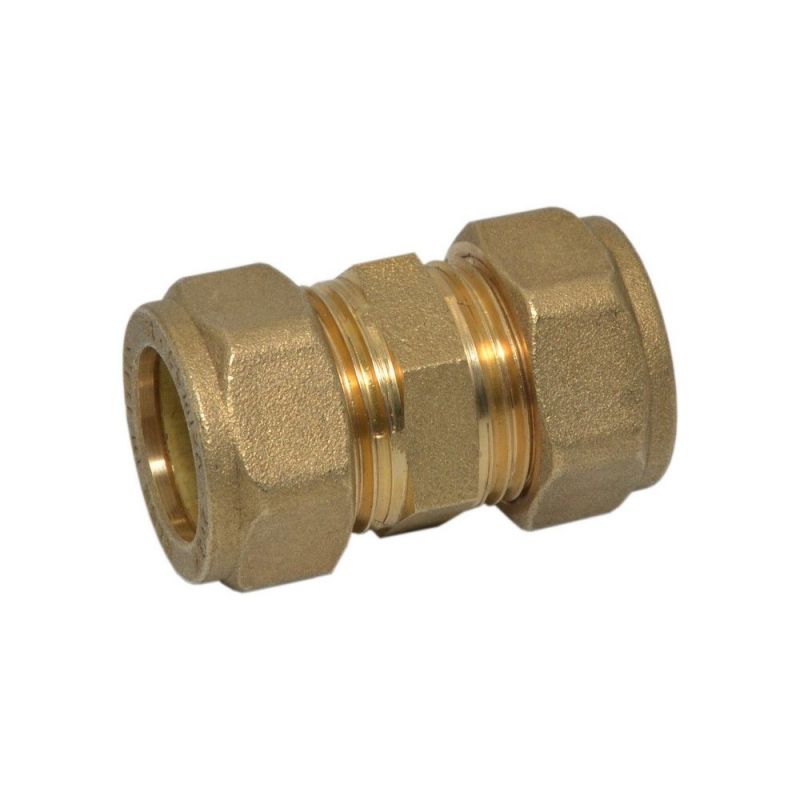

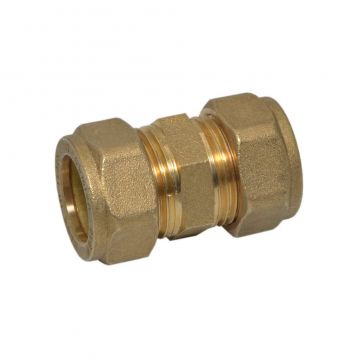

Муфта затискна Comisa S.p.A. Ø22 (8201110)

Долговечность инженерных сетей напрямую зависит от прочности соединительных элементов. Латунная цанговая муфта 22 мм итальянского бренда COMISA разработана для создания герметичных стыков на медных трубах в системах водяного отопления и водоснабжения. За счет качественного металла и точной обработки фитинг выдерживает серьезные эксплуатационные нагрузки без деформации.

Преимущества латунной цанговой муфты

• Изготовление из плотной сантехнической латуни обеспечивает устойчивость к механическим повреждениям и постоянному давлению воды.
• Рассчитана на рабочее давление 16 бар при температуре 30 °C, которое плавно снижается до 5 бар при нагреве рабочей среды до 120 °C.
• Цанговый тип соединения позволяет быстро смонтировать участок трубопровода диаметром 22 мм без применения сварки или пайки.
• Металл не подвержен коррозии при постоянном контакте с водой, что гарантирует многолетнюю бесперебойную работу узла.

Совместимость и особенности монтажа

Фитинг применяется при прокладке и ремонте коммуникаций в жилых и коммерческих зданиях. Монтаж выполняется стандартным инструментом для обжимных фитингов. Конструкция рассчитана на совместное использование с медными трубами соответствующего диаметра. Изделие не требует специального обслуживания после установки: достаточно проверить герметичность стыка при первом пуске системы.

Модель: Муфта затискна Comisa S.p.A. Ø22 (8201110)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
