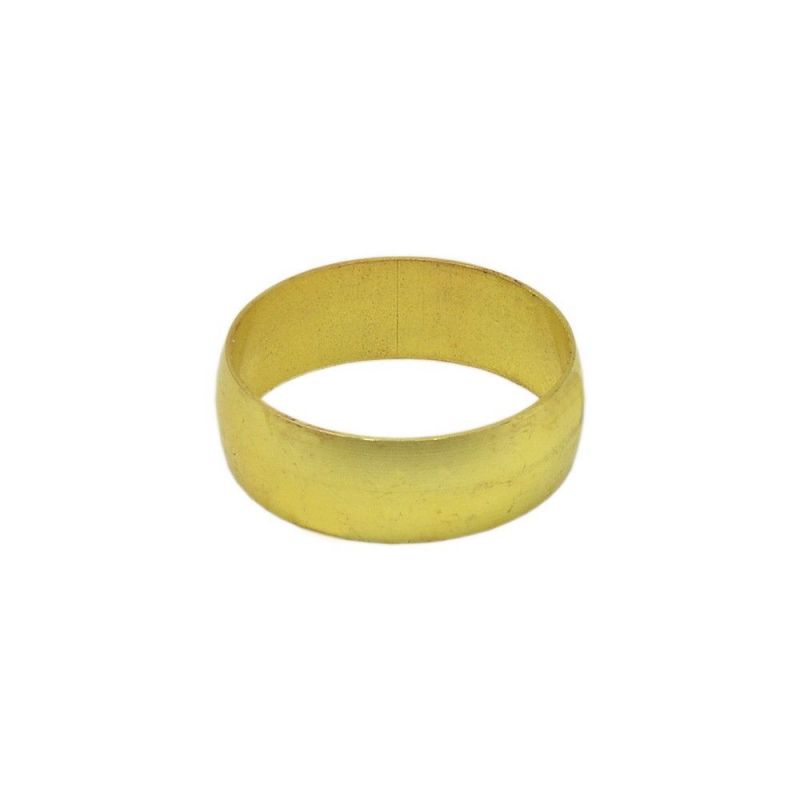

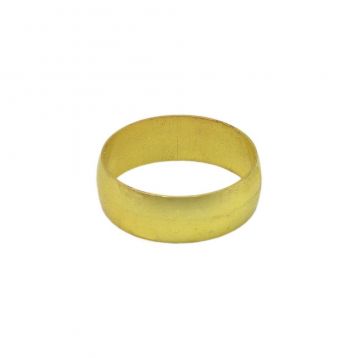

Кільце затискне Comisa S.p.A. Ø15 (9602280)

Практическое применение и особенности монтажа цангового кольца

В отличие от традиционной пайки, требующей использования горелки, флюса и навыков работы с припоем, установка латунного цангового кольца диаметром 15 мм выполняется обычными рожковыми ключами. Мастеру достаточно надеть элемент на медную трубу и затянуть гайку на фитинге. Это исключает риск повреждения отделки стен или потолка открытым пламенем в ограниченном пространстве.

Деталь изготовлена из прочной латуни, устойчивой к постоянным механическим нагрузкам при затяжке. Рабочие характеристики зависят от температуры теплоносителя: при 30°C арматура выдерживает давление до 16 бар, при 65°C — до 10 бар, при 110°C — до 6 бар, а при максимальном нагреве 120°C предел составляет 5 бар. Такие параметры позволяют использовать компонент в контурах радиаторного отопления и горячего водоснабжения.

• Максимальное рабочее давление: 16 бар (при 30°C), 10 бар (при 65°C), 6 бар (при 110°C), 5 бар (при 120°C)
• Максимальная рабочая температура: до 120°C
• Диаметр трубного соединения: 15 мм
• Материал: латунь
• Страна производства: Италия

Модель: Кільце затискне Comisa S.p.A. Ø15 (9602280)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
