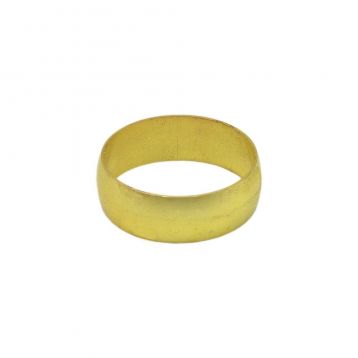

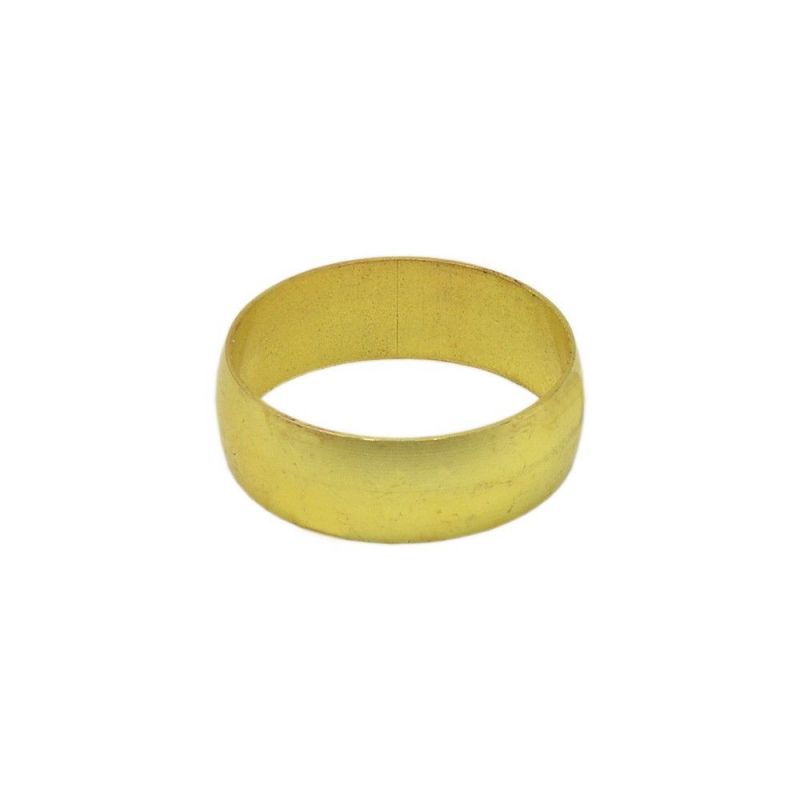

Кільце затискне Comisa S.p.A. Ø12 (9602276)

Герметичное соединение медных труб без пайки

Когда при монтаже водопровода или отопления необходимо получить надежный узел без использования сварочного оборудования, применяют зажимное кольцо 12 мм. Эта деталь равномерно обжимает трубу внутри цангового фитинга при затягивании гайки, исключая смещение элементов под воздействием гидроударов.

Фирменная латунь марки COMISA устойчива к образованию минеральных отложений и постоянному контакту с водой. Параметры прочности зависят от температуры среды: при 30°C арматура рассчитана на 16 бар, при 65°C — на 10 бар, при 110°C — на 6 бар, а в предельном режиме 120°C выдерживает 5 бар. Такие характеристики позволяют использовать элемент в закрытых контурах отопления и системах горячего водоснабжения.

• Диаметр соединения: 12 мм
• Материал: латунь
• Производство: Италия
• Рабочее давление: от 5 бар (при 120°C) до 16 бар (при 30°C)

Модель: Кільце затискне Comisa S.p.A. Ø12 (9602276)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Последовательность монтажа

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, мм	Оборотов гайки	Допуск, оборот	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальная рабочая температура и давление

Рабочая температура	Максимальное рабочее давление
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).
