Цена снижена! Коліно настінне затискне Comisa S.p.A. Ø12 x 1/2" В (8306230) - 1 Увеличить

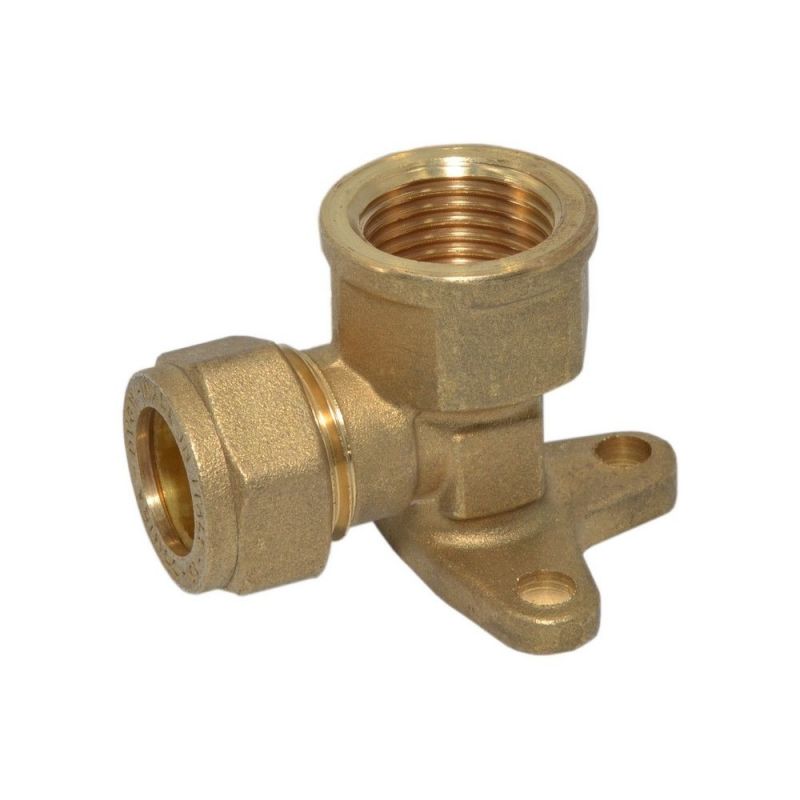

Коліно настінне затискне Comisa S.p.A. Ø12 x 1/2" В (8306230)

8306230

25505

Для систем водоснабжения и отопления применяется цанговое настенное колено итальянского производства, которое позволяет быстро и без сварки подключить медную трубу диаметром 12 мм к оборудованию или водорозетке с внутренней резьбой 1/2". Латунный фитинг бренда COMISA рассчитан на работу при давлении до 16 бар и температуре до 120°C, экономя время монтажника и бюджет на покупку спецоборудования.

Подробнее

Рейтинг: ещё нет оценок
0

258,30 грн.

-10%

287,00 грн.

Распродано

Нет в наличии

14 дней обмен/возврат товара , Минимальная сумма заказа 200 грн., Наложенный платёж от 500 грн, Оплата: Наличные, Google Pay, Apple Pay, Безнал с НДС от 5200 грн, Безнал без НДС.

Технические характеристики

Цена 258,30 грн.
Страна производительИталия
Материал изготовленияЛатунь
Максимальная рабочая температура °C30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR
Максимальное рабочее давление Бар30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR
Диаметр трубного соединения12 x 1/2"
Тип товараКоліно настінне

Описание Коліно настінне затискне Comisa S.p.A. Ø12 x 1/2" В (8306230)

Надежное угловое соединение для медных трубопроводов с экономией времени

Монтаж инженерных коммуникаций часто требует жесткой фиксации точек водоразбора на стенах. Использование латунного настенного колена диаметром 12 x 1/2" исключает необходимость применения дорогостоящего сварочного оборудования и открытого огня. Цанговый зажим обеспечивает быстрый монтаж медных труб без нарезания резьбы на самом трубопроводе, сокращая трудозатраты мастера на сборку узла.

Изделие изготовлено из прочной латуни, устойчивой к постоянным гидравлическим нагрузкам в жилых и коммерческих объектах. Рабочие параметры фитинга адаптированы под жесткие условия эксплуатации: при температуре теплоносителя 30°C выдерживается давление до 16 бар, при 65°C — до 10 бар, а в высокотемпературных контурах до 120°C допустимое давление составляет 5 бар. Такая герметичность предотвращает протечки и минимизирует расходы на обслуживание системы.

  • Тип товара: настенное цанговое колено
  • Диаметр трубного соединения: 12 x 1/2" (внутренняя резьба)
  • Материал: латунь
  • Страна-производитель: Италия
  • Бренд: COMISA
  • Рабочее давление и температура: 30°C — 16 bar; 65°C — 10 bar; 110°C — 6 bar; 120°C — 5 bar

Модель: Коліно настінне затискне Comisa S.p.A. Ø12 x 1/2" В (8306230)

Инструкция по монтажу цанговых латунных фитингов Comisa для медной трубы

Компрессионные (цанговые) фитинги Comisa S.p.A. (Италия) изготавливаются из латуни и латуни DZR, стойкой к выщелачиванию цинка. Соединение с медной трубой выполняется без пайки: с помощью накидной гайки и обжимного кольца (оливы). Фитинги соответствуют стандарту UNI EN 1254-2.

Цанговые латунные фитинги Comisa для медной трубы

Последовательность монтажа

Шаг 1 — обрезка медной трубы труборезом

1. Обрезка

Убедитесь, что размер фитинга соответствует диаметру трубы. Обрежьте трубу в размер так, чтобы срез был ровным, перпендикулярным оси, а сама труба не деформировалась.

Шаг 2 — снятие заусенцев и зачистка конца трубы

2. Снятие заусенцев и очистка

Удалите заусенцы с конца трубы наждачной бумагой. Внутренняя поверхность фитинга должна быть идеально чистой.

Шаг 3 — надевание гайки и обжимного кольца на трубу

3. Надевание гайки и кольца

Наденьте на трубу сначала накидную гайку, а затем обжимное кольцо (оливу). Фитинг при этом разобран.

Шаг 4 — установка трубы в корпус фитинга до упора

4. Установка трубы

Вставьте трубу в корпус фитинга, не снимая гайку и кольцо. Убедитесь, что кольцо стоит правильно, а труба плотно упирается в упор внутри корпуса.

Шаг 5 — закручивание гайки вручную

5. Закручивание вручную

Подведите гайку с кольцом к корпусу и закрутите от руки. Капля лёгкого машинного масла на резьбе облегчит затяжку (особенно на больших диаметрах).

Шаг 6 — затяжка гайки двумя ключами

6. Затяжка ключом

Затяните гайку подходящим ключом, ориентируясь на таблицу ниже и учитывая конкретные условия монтажа.

Моменты затяжки

Количество оборотов гайки ключом считается после затяжки от руки. Допуск: −0 / +1/3 оборота.

Диаметр трубы, ммОборотов гайкиДопуск, оборотМомент, Н·м
81½−0 / +1/325
101½−0 / +1/325
121½−0 / +1/325
151−0 / +1/340
181−0 / +1/360
221−0 / +1/375
28¾−0 / +1/385
35¾−0 / +1/3—
42¾−0 / +1/3—
54¾−0 / +1/3—

Максимальная рабочая температура и давление

Рабочая температураМаксимальное рабочее давление
до 30 °C16 бар
до 65 °C10 бар
до 110 °C6 бар
до 120 °C5 бар

Соответствует стандарту UNI EN 1254-2. Источник: инструкция производителя Comisa S.p.A. (UG21I041).

Характеристики и комплектация товара могут изменяться производителем без уведомления. Проверьте спецификацию (характеристики) товара непосредственно на сайте производителя перед покупкой (заказом).
