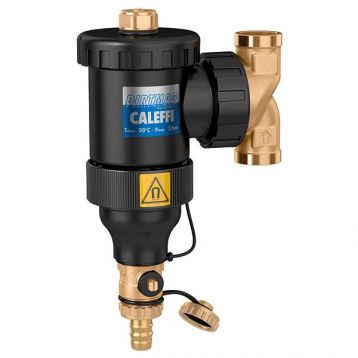

Дешламатор Caleffi DIRTMAG® Ø1" універсальний з магнітом (композит) 3,0 bar 0–90°C 5 μm (545306)

Призначення Дешламатор відокремлює шлам, що циркулює в закритих контурах систем, шлам, перш за все, що складається з частинок піску та бруду, створюючи дуже низький гідравлічний опір. Шлам накопичується в об'ємній відстійній камері, яка дозволяє проводити її чистку з нижчою частотою, і з якої його можна зливати навіть при працюючій системі. Крім того, серія дешламаторів DIRTMAG забезпечена знімним магнітним кільцем, рекомендованим для відділення залізовмісного шламу. Виготовлений з композиційного матеріалу, спеціально призначеного для застосування в системах кліматизації, справжній дешламатор є багатогранним, оскільки його можна встановлювати як на горизонтальні, так і на вертикальні трубопроводи.

Принцип роботи

Принцип роботи дешламатора з магнітом ґрунтується на комбінованій дії кількох фізичних явищ. Внутрішній елемент (1) складається із сукупності сітчастих поверхонь, розташованих віялом. Шлам, присутній у воді, зіштовхуючись із цими поверхнями, відокремлюється, осідаючи в нижній частині корпусу (2), в якій він накопичується. Залізомісткий шлам також затримується всередині корпусу дешламатора, завдяки дії двох магнітів (3), встановлених у спеціальному зовнішньому кільці, що знімається. Великий внутрішній об'єм DIRTMAG сприяє зниженню швидкості потоку, таким чином, щоб сприяти, через силу тяжкості, відділення частинок, що містяться в ньому. Злив шламу, що накопичився, здійснюється, навіть при працюючій системі, при відкритті зливного крана (4).

Конструктивні особливості Технополімер Матеріал, з якого виготовлений дешламатор, є технополімером, спеціально вибраним для застосування в системах опалення та охолодження. Основними характеристиками технополімеру є: − підвищена міцність при деформації пластмаси, зі збереженням в той же час гарного подовження до розриву − гарний опір поширенню тріщин − чудове поглинання вологості, для постійного збереження механічного опору − підвищений опір абразивному зносу, що викликається постійним − характеристик при зміні температури – сумісність із різними типами гліколю та добавок, що використовуються в контурах. Дані основні характеристики матеріалу, спільно зі спеціальною формою схильних до впливу ділянок, надають оптимальне поєднання з металами, які зазвичай застосовуються для виробництва дешламаторів.

Збереження з часом робочих характеристик і низького гідравлічного опору Оптимальні робочі характеристики дешламатора ґрунтуються на використанні внутрішнього елемента з сітчастими поверхнями, який, діючи за принципом зіткнення та осадження частинок, робить більш ефективним очищення, порівняно із загальнопоширеними фільтрами, і зберігає незмінність , де, у разі застосування фільтрів, обложений шлам, змінює їх функціональні характеристики з часом, забруднюючи самі фільтри. Геометрична форма і об'ємна накопичувальна камера шламу Накопичувальна камера представляє наступні особливості: − вона розташована в нижній частині пристрою на такій відстані від з'єднань, щоб шлам, що осаджується, не відчував завихрення потоку через сітку; − вона містка для того, щоб збільшити кількість шламу, що оточується, а, отже, знизити частоту зливу/заповнення (на відміну від фільтрів, які необхідно часто промивати); − її ревізію проводити легше, відкрутивши її від корпусу клапана з метою можливого технічного обслуговування внутрішнього елемента, у разі забруднення волокнами або великим шламом.
