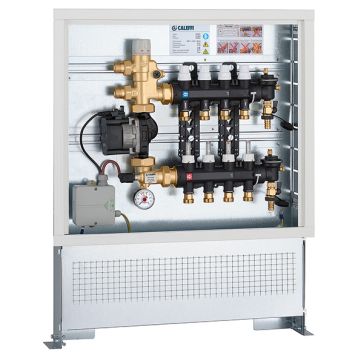

CALEFFI Колектор з технополімеру у шафі з насосом UPS 25-60 d3/4" З x 11 x 3/4" З 6 bar (1825M1)

Функція

Термостатичний блок регулювання призначений для використання в системах радіаційних панелей у поєднанні з розподільними колекторами. Блок регулювання заданої точки виконує функцію підтримки постійної температури подачі на встановленому значенні для середовища, що розподіляється в системі з низькими температурами для підлогових радіаторних панелей. У цій конкретній серії температура регулюється спеціальним гідравлічним блоком, оснащеним термостатичним триходовим клапаном із вбудованим датчиком.

Технічні характеристики

Матеріали

Регулюючий блок з триходовим термостатичним радіаторним вентилем
Корпус: латунь EN 1982 CB753S
Головна частина: латунь EN 12164 CW614N
Обтюратор: блок живлення
Ущільнення: EPDM
Блок адаптера потоку
Корпус: латунь EN 1982 CB753S

Продуктивність
Середовище: вода, розчини гліколю
Макс. відсоток гліколю: 30%
Діапазон температур регулювання: 25–55°C
Точність: ±2°C
Первинний вхід макс. температура: 90°C
Максимальний робочий тиск: 600 кПа (6 бар)
Мінімальний робочий тиск: 80 кПа (0,8 бар)
Налаштування диференціального байпасу колектора панелі (опція, код 182000):
25 кПа (2500 мм вод.г.)
Шкала цифрового термометра LCD: 24–48°C
Шкала манометра: 0–10 бар
Підключення:
- до регулюючого блоку: 3/4” M (ISO 228-1)
з союзом
- розетки панелі: 3/4” для з’єднання
з кодом адаптера 675850
- міжцентрова відстань випуску: 50 мм
- міжцентрова відстань з'єднань первинного контуру: 60 мм

Запобіжний термостат
Заводське налаштування: 55°C ±3°C
Клас захисту: IP 55
Потужність контакту: 10 А / 240 В

Схема електричного підключення

Насос
Високоефективний насос: модель UPM3 Auto L 25-70
Корпус: чавун GG 15/20
Електроживлення: 230 В - 50 Гц
Макс. вологість навколишнього середовища: 95%
Макс. температура навколишнього середовища: 70°C
Клас захисту: IP 44
Центральна відстань насоса: 130 мм
З’єднання насоса: 1 1/2” F (ISO 228-1) з гайкою
Головка доступна на з'єднаннях блоку регулювання
Випробування проводяться з постійним контролем швидкості.
Примітка:
The

Примітка:
Насос може працювати з постійною швидкістю, постійним тиском і пропорційне регулювання тиску, яке адаптує продуктивність до Системні вимоги. Щоб отримати додаткові відомості, дивіться встановлення інструкція до насоса, що постачається в упаковці.

1. Термостатичний триходовий змішувальний клапан з вбудованим датчиком
2. Високоефективний насос UPM3 Auto L 25-70
3. Пристосований для регульованого зливного клапана
4. Запобіжний термостат
5. Манометр
6. Коробка електропроводки

Принцип дії

Елемент регулятора всередині термостатичного триходового вентиля складається з датчика температури (1), повністю зануреного в суміш водовідвідна камера. Розширюючись і звужуючись, це постійно забезпечує правильну пропорцію гарячої води, надходить з котла, а вода повертається з щитового контуру. Забір води регулюється фігурним обтюратором (2), який ковзає всередині спеціального циліндра, розміщеного між гарячою водою потік (3) і вода, що повертається з контуру (4). Навіть якщо теплове навантаження вторинного контуру або входу змінюється температура від котла, змішувальний клапан автоматично регулює швидкість потоку, доки не буде досягнуто заданого значення температура.

Деталі конструкції

Корпус регулюючого вузла Корпус клапана, що містить пристрій регулювання температури виготовлений з єдиної виливки з підключенням до первинної і вторинні ланцюги. Спеціальний внутрішній канал передає система повертає середовище до регулюючого клапана, що робить можливим створити компактний пристрій, який легко підключати. Зменшені втрати напору Триходовий змішувальний клапан оснащений спеціальним обтюратором який діє на калібровані водяні отвори. Це забезпечує високий потік швидкість і компактний розмір, зберігаючи точність контроль температури.

Протизадирні матеріали
Матеріали, використані для конструкції змішувального клапана, виключені потенційне захоплення через масштаб. Усі функціональні частини, такі як обтюратор, сідла клапанів і напрямні були виготовлені з використанням a спеціальний матеріал з низьким коефіцієнтом тертя, що забезпечує продуктивність продукту в часі.

Малоінерційний термостатичний датчик
Термочутливий елемент, «привід» триходового термостатичного клапана, має низьку теплову інерцію; таким чином це може швидко реагувати на зміни умов вхідного тиску і температури, скорочуючи час реакції клапана на зміни при тепловому навантаженні.

Регулювання температури і блокування
Регулятор використовується для регулювання температури на повний оберт (360°) між хв. і макс. Він також має систему захисту від несправностей для фіксації температури на заданому значенні.

182 серія Блок термостатичного регулювання заданого значення. Підключення до регулюючого блоку 3/4” M (ISO 228-1) з патрубком. Розетка щитової схеми з’єднання 3/4” для з’єднання з кодом адаптера 675850. Середня вода та розчини гліколю; макс. відсоток гліколю 30%. Діапазон регулювання температури 25–55°C. Максимальна температура на вході в перший контур 90°C. Максимальний робочий тиск 600 кПа (6 бар). Мінімальний робочий тиск 80 кПа (0,8 бар). Диференціальний байпас панелі колектора (додатково, код 182000) налаштування 25 кПа. ЖК шкала термометра 24–48°C. Шкала манометра 0–10 бар. У комплекті: колектор потоку для панельної системи з 3 виходами (від 3 до 13) з корпусом PA66GF, клапан регулювання витрати з потоком лічильник зі шкалою 1–4 л/хв; зворотний колектор для панельної системи на 3 виходи (від 3 до 13) з корпусом PA66GF, запірна арматура. Блок регулювання з триходовим термостатичним клапаном з латунним корпусом і головною частиною, обтюратором PSU і ущільненнями з EPDM. Перехідник потоку блок з латунним корпусом. Електроживлення 230 В - 50 Гц. Термостат безпеки: заводське налаштування 55°C ± 3°C, клас захисту IP 55, контакт номінальний струм 10 A / 240 В. Насос UPM3 Auto L 25-70, клас захисту IP 44. Поставляється попередньо зібраним у коробці з пофарбованого листового металу. Закриття з натискним затискачем. Глибина регулюється від 110 до 150 мм, включаючи опори для підлоги, які регулюються по висоті від 270 до 410 мм.
