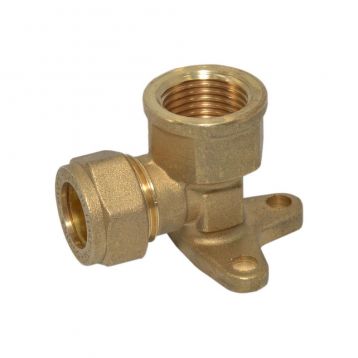

Збільшити для перегляду Коліно настінне затискне Comisa S.p.A. Ø18 x 1/2" В (8306235)
8306235
28202
Для монтажу систем водопостачання та опалення використовується настінне затискне коліно італійського виробника COMISA. Цей латунний фітинг розрахований на труби діаметром 18 мм та підключення з різьбою 1/2" внутрішня, забезпечуючи робочий тиск до 16 бар при температурі 30°C. Цангове затискне коліно 18 x 1/2" гарантує герметичність з'єднання у напірних мережах.
14 днів обмін/повернення товару , Мінімальна сума замовлення 200 грн., Накладений платіж від 500 грн, Оплата: Готівка, Google Pay, Apple Pay, Безготівка з ПДВ від 5200 грн, Безготівка без ПДВ.
Характеристики
| Ціна | 262,80 грн. |
| Країна виробник | Італія |
| Матеріал виготовлення | Латунь |
| Максимальна робоча температура ° C | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Максимальний робочий тиск Бар | 30°C 16 BAR, 65°C 10 BAR, 110°C 6 BAR, 120°C 5 BAR |
| Діаметр трубного з'єднання | 18 x 1/2" |
| Тип товару | Коліно настінне |
Інформація Коліно настінне затискне Comisa S.p.A. Ø18 x 1/2" В (8306235)
Для організації надійних кутових переходів та жорсткої фіксації сантехнічного обладнання у системах питного водопостачання та радіаторного опалення використовується настінне затискне коліно. Конструкція розрахована на роботу з різними температурними режимами: при 30°C витримує тиск до 16 бар, при 65°C — 10 бар, при 110°C — 6 бар, а максимальна межа становить 120°C при 5 бар.
Переваги монтажу та експлуатації
- Виготовлення з латуні забезпечує стійкість корпусу до механічних навантажень та постійного контакту з водою.
- Затискна цангова конструкція дозволяє швидко зібрати вузол без застосування зварювання чи складного паяння.
- Фіксація до стіни через спеціальні отвори створює жорстку точку виходу для підключення змішувачів чи інших приладів, запобігаючи розхитуванню труби.
- Стійкість до перепадів тиску дає змогу використовувати настінне коліно 18 x 1/2" у багатоквартирних будинках з централізованими інженерними мережами.
Монтаж виконується за допомогою стандартного монтажного інструменту для цангових з'єднань, що суттєво скорочує час на збирання вузлів підключення. Обслуговування зводиться до періодичного контролю різьбових та затискних з'єднань у доступних ревізійних зонах.
Модель: Коліно настінне затискне Comisa S.p.A. Ø18 x 1/2" В (8306235)
Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби
Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання
Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення
Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця
Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби
Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну
Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем
Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.
Моменти затягування
Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.
| Діаметр труби, мм | Обертів гайки | Допуск, оберт | Момент, Н·м |
|---|---|---|---|
| 8 | 1½ | −0 / +1/3 | 25 |
| 10 | 1½ | −0 / +1/3 | 25 |
| 12 | 1½ | −0 / +1/3 | 25 |
| 15 | 1 | −0 / +1/3 | 40 |
| 18 | 1 | −0 / +1/3 | 60 |
| 22 | 1 | −0 / +1/3 | 75 |
| 28 | ¾ | −0 / +1/3 | 85 |
| 35 | ¾ | −0 / +1/3 | — |
| 42 | ¾ | −0 / +1/3 | — |
| 54 | ¾ | −0 / +1/3 | — |
Максимальна робоча температура і тиск
| Робоча температура | Максимальний робочий тиск |
|---|---|
| до 30 °C | 16 бар |
| до 65 °C | 10 бар |
| до 110 °C | 6 бар |
| до 120 °C | 5 бар |
Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
