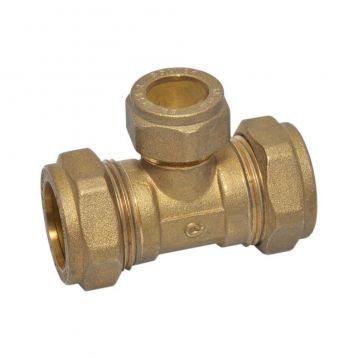

Трійник редукційний затискний Comisa S.p.A. Ø28 х 22 х 28 (8403718)

Довговічність і міцність затискного фітинга в інженерних мережах

Цей затискний трійник виготовлений з італійської латуні методом гарячого штампування, що гарантує щільну структуру металу без прихованих пор і тріщин. Матеріал стійкий до постійного механічного навантаження та витримує гідравлічні удари в межах робочих параметрів системи.

Завдяки стійкості латуні до корозії та мінеральних відкладень, внутрішній перетин зберігає свою пропускну здатність протягом усього терміну експлуатації. Конструкція розрахована на роботу з різними температурними режимами: фітинг стабільно функціонує при 16 бар на холодній воді (30°C) та витримує нагрів до 110°C при тиску 6 бар або 120°C при 5 бар у контурах опалення.

Технічні характеристики

• Тип виробу: трійник редукційний затискний
• Діаметр підключення: 28 х 22 х 28 мм
• Матеріал: латунь
• Країна-виробник: Італія
• Максимальний тиск при 30°C: 16 бар
• Максимальний тиск при 65°C: 10 бар
• Максимальний тиск при 110°C: 6 бар
• Максимальний тиск при 120°C: 5 бар

Модель: Трійник редукційний затискний Comisa S.p.A. Ø28 х 22 х 28 (8403718)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
