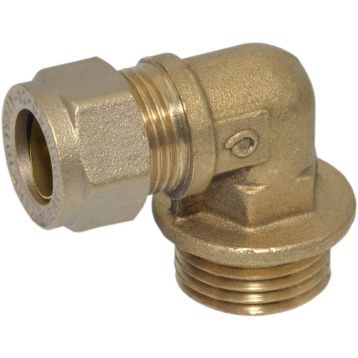

Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø12 x 1/2" З (8302220)

Практична економія часу та ресурсів при монтажі трубопроводів

Для з'єднання мідних труб у системах опалення та водопостачання використовують латунне коліно з діаметром 12 x 1/2". Цей фітинг дозволяє зекономити бюджет на придбання дорогого зварювального обладнання, оскільки герметичність досягається за рахунок механічного затиску цанги. Монтажник витрачає мінімум часу на роботу зі стандартним ручним інструментом, що знижує витрати на оплату робочих годин при розведенні комунікацій у житлових та комерційних об'єктах.

Виріб витримує робочий тиск 16 бар при температурі 30°C та 10 бар при 65°C, що гарантує надійність у побутових інженерних мережах без ризику передчасних протікань. Участь латуні у виготовленні корпусу забезпечує стійкість до корозійних процесів та механічних навантажень під час експлуатації. Розбірна конструкція дозволяє виконувати демонтаж чи модифікацію вузла без пошкодження цілісності мідної труби.

• Тип товару: коліно затискне з зовнішньою різьбою
• Бренд: COMISA
• Країна виробник: Італія
• Матеріал виготовлення: латунь
• Діаметр з'єднання: 12 x 1/2"
• Максимальний тиск і температура: 30°C — 16 бар; 65°C — 10 бар; 110°C — 6 бар; 120°C — 5 бар

Модель: Коліно затискне з зовнішньою різьбою Comisa S.p.A. Ø12 x 1/2" З (8302220)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
