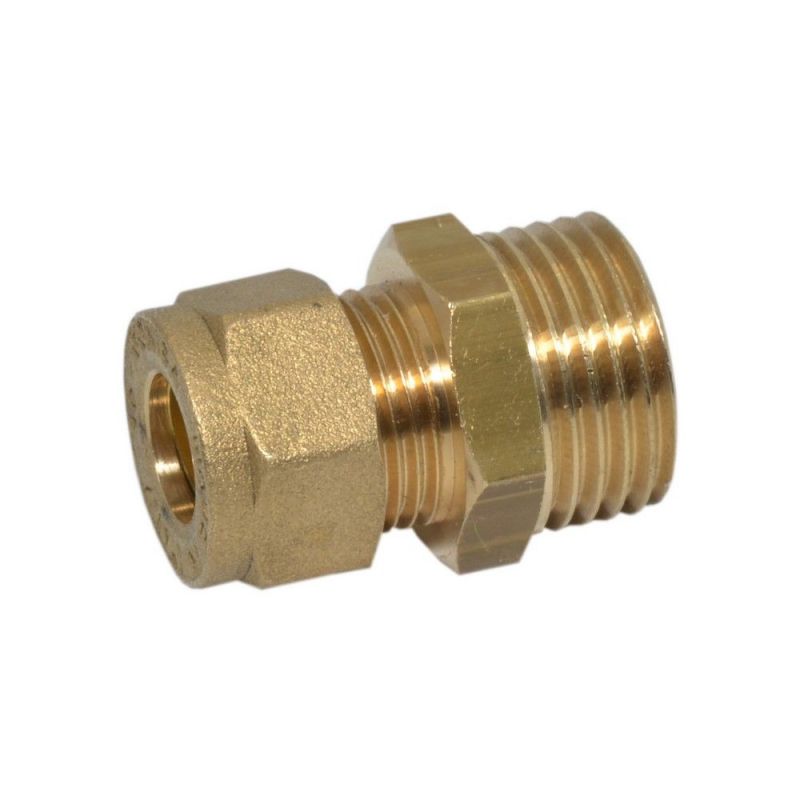

Перехідник затискний Comisa S.p.A. Ø12 x 1/2" З (8202009)

Особливості монтажу та надійна герметичність з'єднання

Традиційні методи з'єднання мідних трубопроводів часто вимагають використання зварювального обладнання, спеціальних паст та припою, що створює незручності в умовах обмеженого простору або під час ремонтних робіт у житлових приміщеннях. Використання цангового перехідника дозволяє з'єднати мідну трубу діаметром 12 мм із внутрішньою чи зовнішньою різьбою 1/2" за кілька хвилин за допомогою лише двох ріжкових ключів, гарантуючи при цьому міцну фіксацію без ризику пошкодження стінок труби.

Виріб виготовлений з міцної латуні італійського виробництва, що витримує значні експлуатаційні навантаження в інженерних мережах. Робочі параметри фітинга залежать від температури середовища: він стабільно працює при тиску до 16 бар на холодній воді до 30°C, до 10 бар при 65°C, до 6 бар при 110°C та витримує до 5 бар при максимальній температурі 120°C. Завдяки цьому такий затискний перехідник використовують у системах опалення, питного водопостачання та кондиціювання для переходу з металевої труби на сантехнічні прилади.

• Матеріал виготовлення: латунь.
• Діаметр з'єднання: 12 x 1/2".
• Максимальний робочий тиск: 16 бар (при 30°C), 10 бар (при 65°C), 6 бар (при 110°C), 5 бар (при 120°C).
• Країна-виробник: Італія.

Модель: Перехідник затискний Comisa S.p.A. Ø12 x 1/2" З (8202009)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
