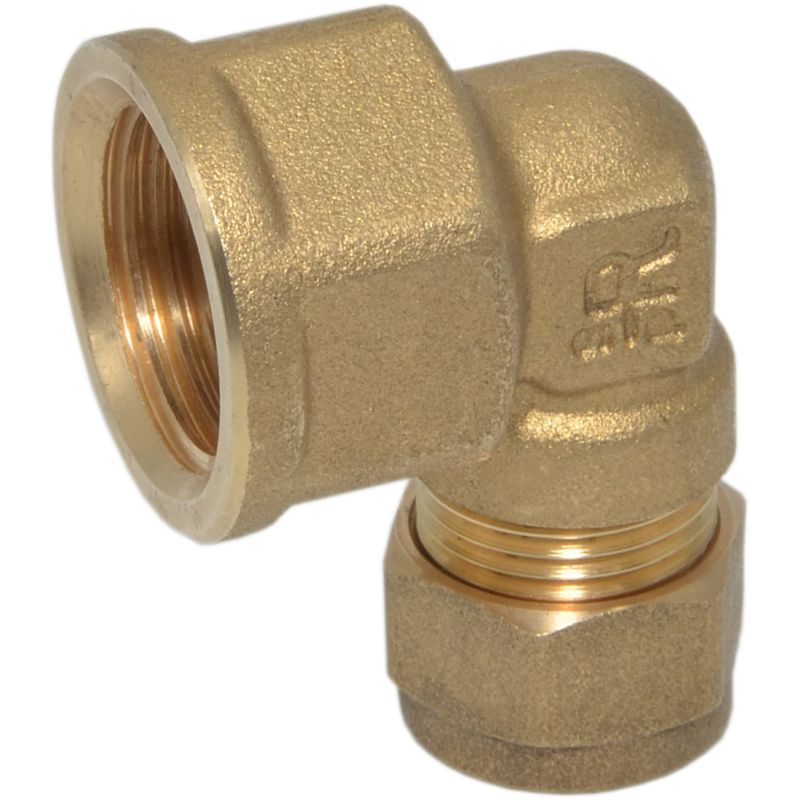

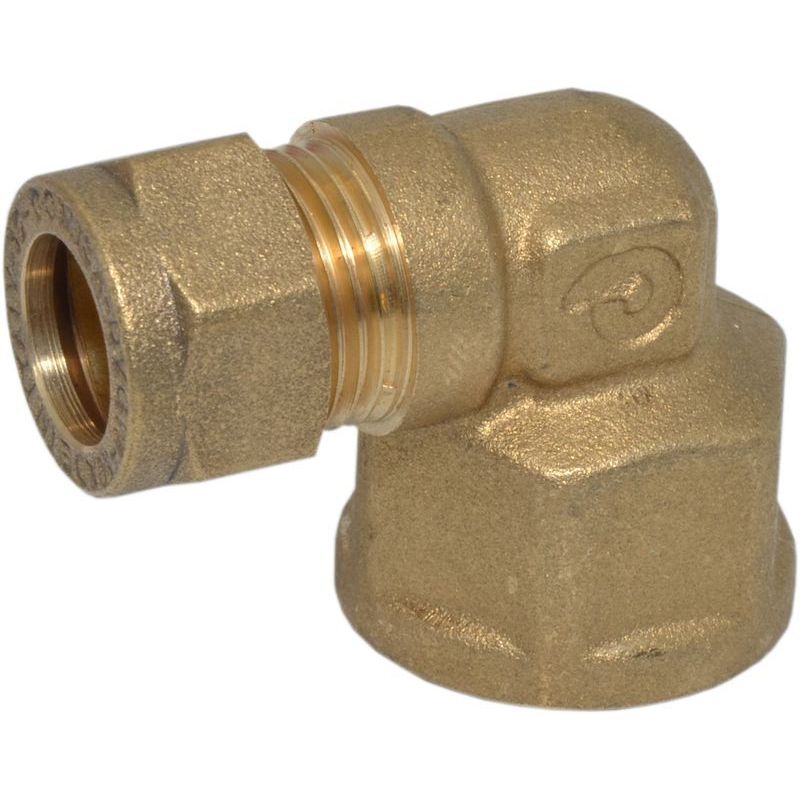

Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø12 x 1/2" В (8303540)

Коли виникає потреба змінити напрямок трубопроводу та водночас підключити запірну арматуру чи інший різьбовий елемент, монтажники стикаються з проблемою герметичності на стиках різнорідних матеріалів. Цю проблему вирішує італійське затискне коліно 12 x 1/2", розроблене для швидкого з'єднання труб усередині інженерних мереж.

Переваги експлуатації

• Латунний корпус стійкий до механічних навантажень та корозії у вологому середовищі.
• Цанговий механізм забезпечує міцну фіксацію труби без використання зварювання чи пайки.
• Працездатність при тиску 16 бар за температури 30°C дозволяє використовувати фітинг у квартирах із підвищеним тиском.
• Максимальна робоча температура досягає 120°C за тиску 5 бар, що підходить для високотемпературних контурів опалення.

Сумісність та обслуговування

Цей латунний фітинг сумісний із мідними трубами відповідного діаметра та елементами з внутрішньою трубною різьбою 1/2 дюйма. Монтаж здійснюється за допомогою стандартного рожкового інструменту без спеціалізованого обладнання. Після завершення монтажних робіт у системах опалення та водопостачання з'єднання не потребує регулярного обслуговування, проте рекомендується перевіряти герметичність вузлів під час планового технічного огляду мережі.

Модель: Коліно затискне з внутрішньою різьбою Comisa S.p.A. Ø12 x 1/2" В (8303540)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
