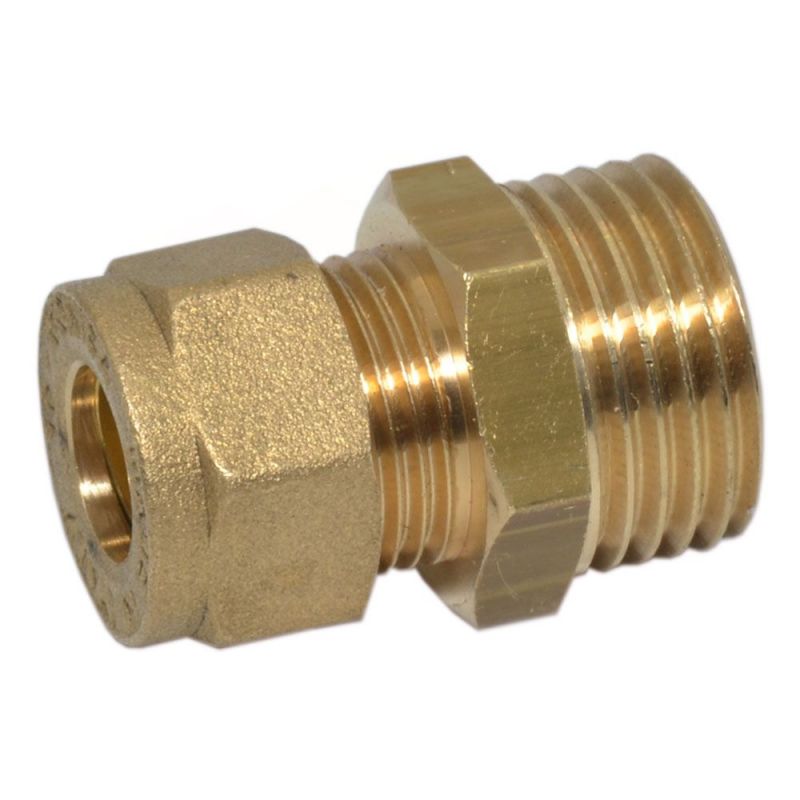

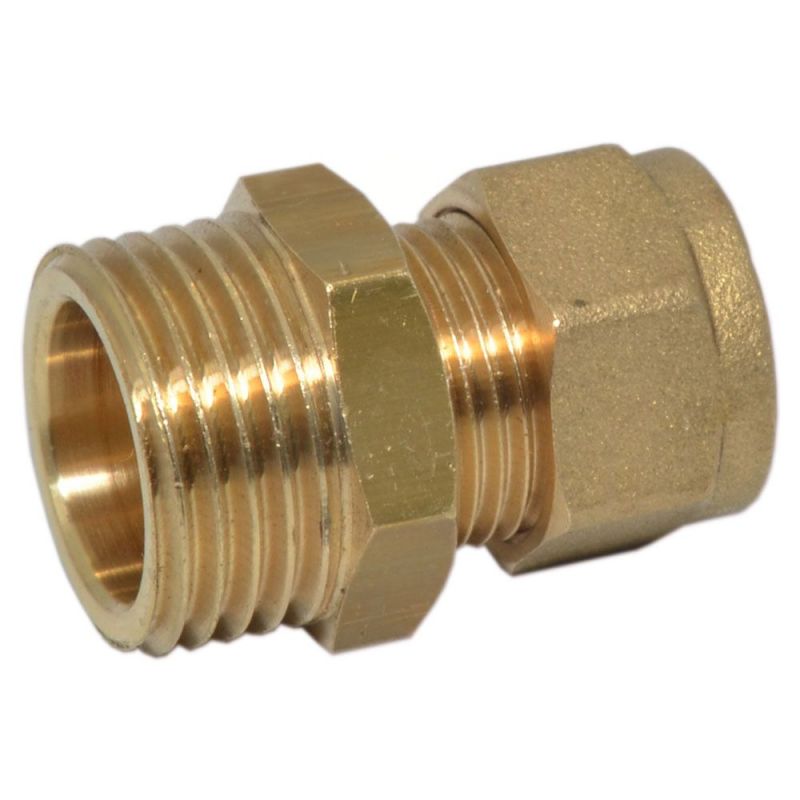

Перехідник затискний Comisa S.p.A. Ø15 x 3/4" З (8202311)

Під час монтажу інженерних комунікацій майстри часто стикаються із завданням герметичного стику між різними типами матеріалів та діаметрами. Помилки при виборі сполучних елементів призводять до протікань під час перепадів тиску в системі водопостачання або опалення.

Затискний перехідник вирішує цю проблему завдяки простій і надійній конструкції для мідних трубопроводів. Виріб виготовлений в Італії брендом COMISA з міцної латуні, яка забезпечує стійкість до механічних навантажень і корозії. Робочі характеристики фітинга дозволяють використовувати його в умовах різного температурного режиму: він витримує тиск 16 бар при 30°C, 10 бар при 65°C, 6 бар при 110°C та 5 бар при максимальній температурі 120°C.

Переваги

• Латунний корпус стійкий до постійних температурних коливань та механічних навантажень.
• Італійське виробництво гарантує точність різьби та геометрії корпусу.
• Цанговий затиск забезпечує швидкий монтаж без необхідності застосування зварювання.
• Можливість експлуатації в режимі високих температур до 120°C при тиску 5 бар.

Де застосовується

Цей латунний перехідник використовується у внутрішніх мережах холодного та гарячого водопостачання, а також у системах опалення житлових і комерційних будівель. Монтується на мідні трубопроводи за допомогою цангового з'єднання для переходу на різьбову арматуру або запірні пристрої.

Модель: Перехідник затискний Comisa S.p.A. Ø15 x 3/4" З (8202311)

Інструкція з монтажу цангових латунних фітингів Comisa для мідної труби

Компресійні (цангові) фітинги Comisa S.p.A. (Італія) виготовляються з латуні та латуні DZR, стійкої до вилуговування цинку. З'єднання з мідною трубою виконується без паяння: за допомогою накидної гайки та обтискного кільця (оливи). Фітинги відповідають стандарту UNI EN 1254-2.

Послідовність монтажу

1. Обрізання

Переконайтеся, що розмір фітинга відповідає діаметру труби. Обріжте трубу в розмір так, щоб зріз був рівним, перпендикулярним до осі, а сама труба не деформувалася.

2. Зняття задирок і очищення

Видаліть задирки з кінця труби наждачним папером. Внутрішня поверхня фітинга має бути ідеально чистою.

3. Надягання гайки та кільця

Надягніть на трубу спочатку накидну гайку, а потім обтискне кільце (оливу). Фітинг при цьому розібраний.

4. Вставлення труби

Вставте трубу в корпус фітинга, не знімаючи гайку й кільце. Переконайтеся, що кільце стоїть правильно, а труба щільно впирається в упор усередині корпусу.

5. Закручування вручну

Підведіть гайку з кільцем до корпусу та закрутіть від руки. Крапля легкого машинного масла на різьбі полегшить затягування (особливо на великих діаметрах).

6. Затягування ключем

Затягніть гайку відповідним ключем, орієнтуючись на таблицю нижче та враховуючи конкретні умови монтажу.

Моменти затягування

Кількість обертів гайки ключем рахується після затягування від руки. Допуск: −0 / +1/3 оберту.

Діаметр труби, мм	Обертів гайки	Допуск, оберт	Момент, Н·м
8	1½	−0 / +1/3	25
10	1½	−0 / +1/3	25
12	1½	−0 / +1/3	25
15	1	−0 / +1/3	40
18	1	−0 / +1/3	60
22	1	−0 / +1/3	75
28	¾	−0 / +1/3	85
35	¾	−0 / +1/3	—
42	¾	−0 / +1/3	—
54	¾	−0 / +1/3	—

Максимальна робоча температура і тиск

Робоча температура	Максимальний робочий тиск
до 30 °C	16 бар
до 65 °C	10 бар
до 110 °C	6 бар
до 120 °C	5 бар

Відповідає стандарту UNI EN 1254-2. Джерело: інструкція виробника Comisa S.p.A. (UG21I041).
